LigoBASE 5-N/5-90 高性能5 GHz基站设备
可用型号
- LigoBASE 5-N:配备N型连接器,支持外接天线
- LigoBASE 5-90:集成17 dBi 90°扇区天线的基站设备
卓越性能
LigoPTMP系列点对多点系统凭借独特且强大的射频设计,可提供600+ Mbps的吞吐量。该设计支持最高256QAM调制方式,输出功率可达31 dBm。
1.2 GHz专用CPU保障高速数据处理能力,实现高每秒数据包转发率(PPS),可满足实时数据传输应用的需求。
设备配备两个千兆以太网端口,其中一个支持PoE透传,可在塔上为两台设备供电和连接,例如另一台LigoBASE或网络摄像头。
LigoBASE集成符合IEC标准的浪涌和静电防护功能,达到4级防护要求。
外壳采用IP-67级防水防尘设计,能够适应各种气候条件。
操作系统
这款功能完备的操作系统,让LigoPTMP设备不仅适用于无线互联网服务提供商(WISP)和运营商,还能满足安防、企业及工业场景的应用需求。
专有数据传输协议W-Jet V,即使在强干扰环境下也能稳定运行,同时实现高容量、低延迟与高PPS的传输效果。
服务质量(QoS)机制可对关键任务数据进行优先级划分,确保语音、视频等实时数据在无线网络中的高效传输。
系统内置频谱分析仪、站点勘测、天线对准等实用工具。
便捷的预配置与维护
全新的网络部署与维护方案
- 配置向导:引导安装人员完成关键的设备设置步骤
- 单边配置:在基站侧完成链路参数设置后,参数会自动同步至所有用户端设备
- 频谱分析仪:以波形图和瀑布图的形式,直观展示当前的噪声底噪情况
- 2.4 GHz 接入射频:内置2.4 GHz射频模块,支持通过WiFi设备无线接入LigoBASE的图形管理界面
预配置方式
LigoPTMP设备支持多种预配置方式,设备之间可通过有线或无线方式互联。
终端用户设备可通过2.4 GHz接入射频,或通过有线连接至LigoBASE设备的以太网端口。
同时,设备可通过Bonjour、CDP和SSDP协议被发现。
提示:一台LigoBASE设备可连接多台LigoSU用户端设备
技术参数
PoE 注入器参数
| 电气参数 |
详情 |
| 直流输入电压范围 |
44.0–57.0 VDC |
| PoE输出 |
符合IEEE 802.3af/at标准,最大功率28W |
| 电源输出引脚 |
RJ45 1,2,4,5(+)和 3,6,7,8(-) |
| 数据速率 |
10/100/1000 Mbps |
| 浪涌保护 |
线对线2kV,线对地6kV(输出端口) |
| 物理参数 |
详情 |
| 数据输入接口 |
RJ45 |
| 数据+电源输出接口 |
RJ45 |
| 尺寸 |
117×87×34 mm |
| 重量 |
270 g |
| 工作温度 |
-40°C ~ +65°C |
| UTP/FTP线缆长度 |
最长100m(从交换机到设备) |
射频参数
| 参数 |
详情 |
| 无线协议 |
W-Jet V |
| 射频模式 |
MIMO 2×2 |
| 频率范围 |
4.900 – 6.100 GHz (FCC认证频段:4.940 – 4.990 GHz、5.150 – 5.250 GHz、5.725 – 5.850 GHz) |
| 信道带宽 |
5, 10, 20, 40, 80 MHz |
| 调制方式 |
OFDM(256-QAM、64-QAM、16-QAM、QPSK、BPSK) |
| 数据速率(80 MHz信道) |
866/780/650/585/520/390/260/195/130/65 Mbps |
| 双工方式 |
TDD(时分双工) |
| 纠错方式 |
BCC、LDPC |
天线参数
| 型号 |
天线规格 |
| LigoBASE 5-N |
2个N型连接器,支持外接天线 |
| LigoBASE 5-90 |
集成双极化17 dBi 90°扇区天线 |

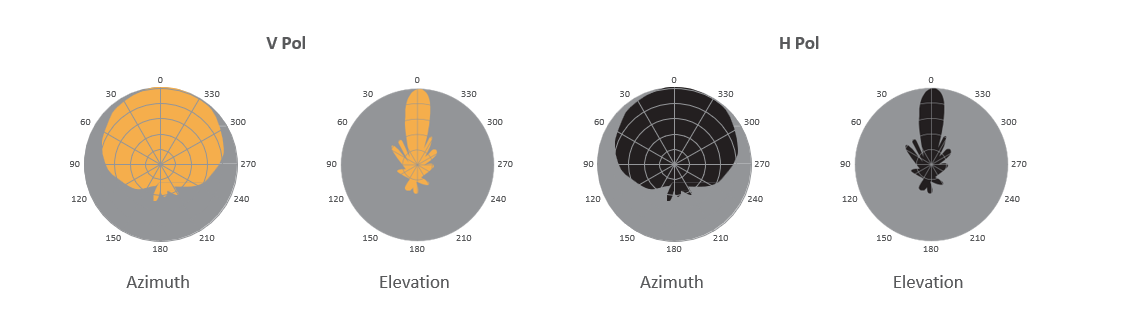

LigoBASE 5-90 天线详细参数
| 参数 |
数值 |
| 频率范围 |
4.9 – 5.9 GHz |
| 增益 |
17 dBi |
| 极化方式 |
双线性极化 |
| 交叉极化隔离度 |
24 dBi |
| 电压驻波比(VSWR) |
< 1.7 |
| 水平波束宽度(H/V极化) |
90° |
| 垂直波束宽度 |
20° |
有线接口
- 接口1:10/100/1000 Base-T 以太网接口(RJ45),支持PoE输入
- 接口2:10/100/1000 Base-T 以太网接口(RJ45),支持PoE输出
物理规格
| 型号 |
尺寸(不含支架) |
支架杆径适配长度 |
含支架重量 |
| LigoBASE 5-90 |
长389 mm × 宽174 mm × 高51 mm |
124 mm |
2.77 kg(6.1 lb) |
| LigoBASE 5-N |
长399 mm × 宽174 mm × 高47 mm |
124 mm |
3 kg(6.6 lb) |
供电参数
- 供电方式:PoE 802.3af,隔离式供电
- 电压范围:42 – 57 VDC
- 最大功耗:8.6 W
- PoE输出:符合802.3af标准,48 VDC,最大功率12.95 W
- 配件包含:PoE注入器和AC/DC适配器
环境参数
- 工作温度:-40°C(-40°F) ~ +65°C(+149°F)
- 工作湿度:0 ~ 90%(无冷凝)
调制速率与射频参数对应表
| 调制速率(Mbps) |
发射功率(dBm) |
接收灵敏度(dBm) |
| 866 |
25 |
-71 |
| 780 |
26 |
-73 |
| 650 |
26 |
-77 |
| 585 |
27 |
-79 |
| 520 |
27 |
-80 |
| 390 |
28 |
-84 |
| 260 |
29 |
-87 |
| 195 |
30 |
-92 |
| 130 |
30 |
-94 |
| 65 |
31 |
-97 |
软件功能
- 快速链路设置向导
- 通过LigoBASE集中管控:通用无线链路参数、独立LigoSU参数
- 智能自动选频
- 高强度数据安全防护
- 硬件加速的QoS服务质量保障
- 内置频谱分析仪
- RGB LED 无线信号与设备状态指示
- 双固件镜像备份
管理与认证
| 类别 |
详情 |
| 管理方式 |
专用2.4 GHz射频管理通道 SNMP、GUI/HTTP(S)、Shell/SSH |
| 配置方式 |
GUI/HTTP(S) |
| 认证资质 |
FCC/IC/CE |
