LigoDLB 6-90ac 802.11ac 无线基站 点对多点组网 6GHz 低干扰无线传输设备 双极化 18dBi 扇区天线
LigoDLB 6-90ac 6GHz 基站 集成双极化18dBi扇区天线 产品概述 LigoDLB 6 系列是 LigoWave 成熟无线传输设备产品线的延伸，专为 6GHz 频段打造，可提供卓越的无线连接体验。6GHz 频段为各类无线网络预留充足资源，能让用户选择干扰更少的信道，降低噪声影响，实现更远传输距离与更高吞吐量。LigoDLB 6-90ac 搭载 750MHz...
LigoDLB 6-90ac 6GHz 基站 集成双极化18dBi扇区天线
产品概述
LigoDLB 6 系列是 LigoWave 成熟无线传输设备产品线的延伸，专为 6GHz 频段打造，可提供卓越的无线连接体验。6GHz 频段为各类无线网络预留充足资源，能让用户选择干扰更少的信道，降低噪声影响，实现更远传输距离与更高吞吐量。LigoDLB 6-90ac 搭载 750MHz QCA 9563 处理器、QCA 9882 射频模块，搭配 64MB 内存与 16MB 闪存，结合 802.11ac 技术与 iPoll 3 专有协议，吞吐量可达 500Mbps。设备采用非金属 IP65 防护外壳，轻便防腐蚀，适配各类户外场景。
核心优势
- 6GHz 频段优势：信道资源充足，干扰少，传输更稳定
- 高性能射频设计：集成 18dBi 双极化 90° 扇区天线，支持 256-QAM 调制，输出功率强劲
- 小巧紧凑设计：体积小便于运输，可更好融入周边环境；非金属外壳，轻便且防腐蚀
- 灵活安装支架：两段式易连接设计，安装时可上下左右调节角度，适配抱杆场景
- 智能 QoS 技术：基于数据类型分级优先传输，保障关键业务数据无缝高效传输
- iPoll 3 专有协议：消除点对多点（PTMP）组网的传输拥塞与邻近干扰，提升传输效率
关键技术详解
1. 服务质量（QoS）
QoS 技术可根据数据类型对预标记流量进行优先级排序，涵盖网络管理、语音、视频、普通数据四类数据。设备支持 L2（CoS）/L3（ToS/DSCP）分级，采用加权轮询（WRR）算法分配数据，确保各类数据按比例传输且无丢包。
2. iPoll 3 增强性能协议
基站轮询网络内所有连接的 CPE，向单个 CPE 发送数据帧与令牌，授权其向基站回传数据。基站接收成功后，再对其他 CPE 重复该流程。协议会智能区分设备活跃度，将低占用空口资源的 CPE 列为低活跃或空闲状态，高流量 CPE 纳入活跃列表，实现更低延迟、更少数据冲突，支持更多 CPE 同时接入。
技术参数
| 参数类别 | 参数详情 |
|---|---|
| 传输距离（PTMP 模式） | 5km（3.11mi） |
| 无线标准与射频模式 | IEEE 802.11a/n/ac、iPoll 3；2×2 MIMO |
| 工作频段 | 5.85–6.45GHz |
| 发射功率 | 最高 30dBm（因地区法规而异） |
| 信道宽度 | 5/10/20/40/80MHz |
| 调制方式 | 802.11a/n: OFDM（64-QAM、16-QAM、QPSK、BPSK）；802.11ac: OFDM（256-QAM、64-QAM、16-QAM、QPSK、BPSK） |
| 天线参数 | 集成双极化 90° 扇区天线，增益 18dBi；交叉极化隔离度 24dB；VSWR <1.7；水平/垂直方位角波束宽度 90°；仰角波束宽度 20° |
| 有线接口 | 1 个 10/100/1000 Base-T RJ45 端口 |
| 物理规格 | 尺寸 380mm×100mm×35mm；重量 0.460kg（1.01lb）；支持抱杆安装 |
| 供电与功耗 | 24VDC 被动 PoE 供电，标配 100–240VAC 适配器；最大功耗 10W |

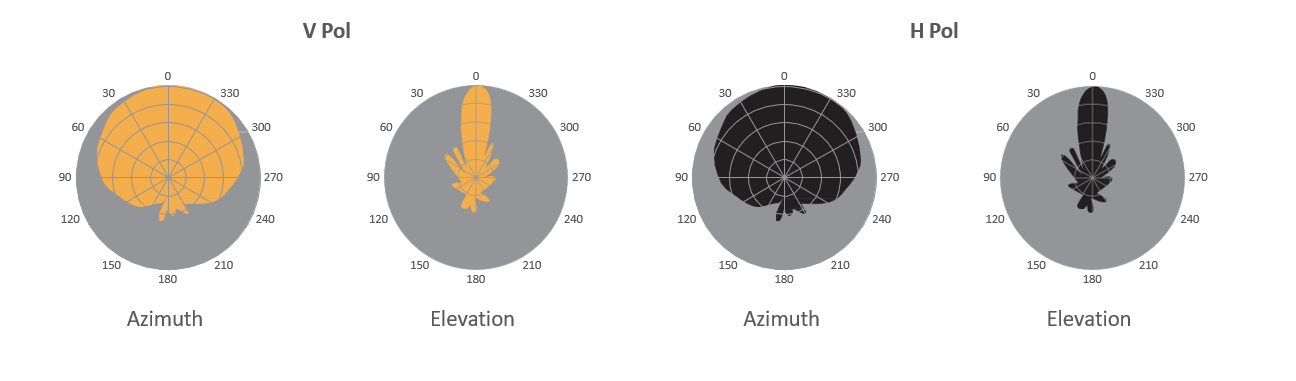

天线方向图示意
水平极化（H Pol）方位角
0° 30° 60° 90° 120° 150° 180° 210° 240° 270° 300° 330°
垂直极化（V Pol）方位角
0° 30° 60° 90° 120° 150° 180° 210° 240° 270° 300° 330°
仰角方向图
0° 30° 60° 90° 120° 150° 180° 210° 240° 270° 300° 330°
环境与管理参数
- 防护等级：IP65
- 工作温度：–40°C（–40°F）~ +65°C（+149°F）
- 工作湿度：0~90%（非冷凝）
- 管理方式：SNMP v3、Syslog、Web UI、Infinity Controller
- 认证标准：IC、CE
