PTP5-N/5-23 50-300公里远距离 Rapidfire高带宽802.11AC抗干扰无线网桥
强大的无线传输性能 35公里实际吞吐量650Mbps 该系列产品通过灵活调整信道带宽（20MHz/40MHz/80MHz）达到 7.5 bit/Hz 的高频谱利 用率。强大的丏业性能是保证射频设计支持256QAM和31dBi总输出功率并专为系统获得172dB 的增益。
802.11AC 高带宽远距离无线网桥 PTP 5-N/5-23Rapidfire
强大的无线传输性能
- 35公里实际吞吐量可达650Mbps
- 支持20MHz/40MHz/80MHz信道带宽灵活调整，实现7.5 bit/Hz的高频谱利用率
- 射频设计支持256QAM调制方式，总输出功率达31dBi，系统增益可达172dB
领先的协议
采用业界领先的 W-Jet 专有协议，专为复杂场景设计，具备以下优势：
- 可应对高干扰环境
- 数据包延迟低至3ms
- 保障高性能稳定传输
强大的硬件平台
- 搭载专业 Marvell 芯片，配备1.2 GHz专用数据处理CPU
- 拥有250KPPS的数据包处理能力，可实现快速无线连接
- 配备2个千兆以太网端口，支持POE中继功能
- 单个端口故障时，另一端口可独立维持单路功能，适配高速视频监控场景
- 符合802.3标准，通过FCC/IC/CE/RoHS认证
专业的设计
- 配备360度旋转安装支架，适配多种安装场景，实现快速部署
- 产品形态分为两种：PTP 5-23内置双极化天线，PTP 5-N配备2个N型接头
- 采用坚固耐用的铸铝外壳，防护等级达到 IP-67
- 内置OLED液晶显示屏和校准蜂鸣器，便于现场调试
- 天线集成45°倾斜角度，提升安装灵活性
- 配备可拆卸手柄，方便设备携带

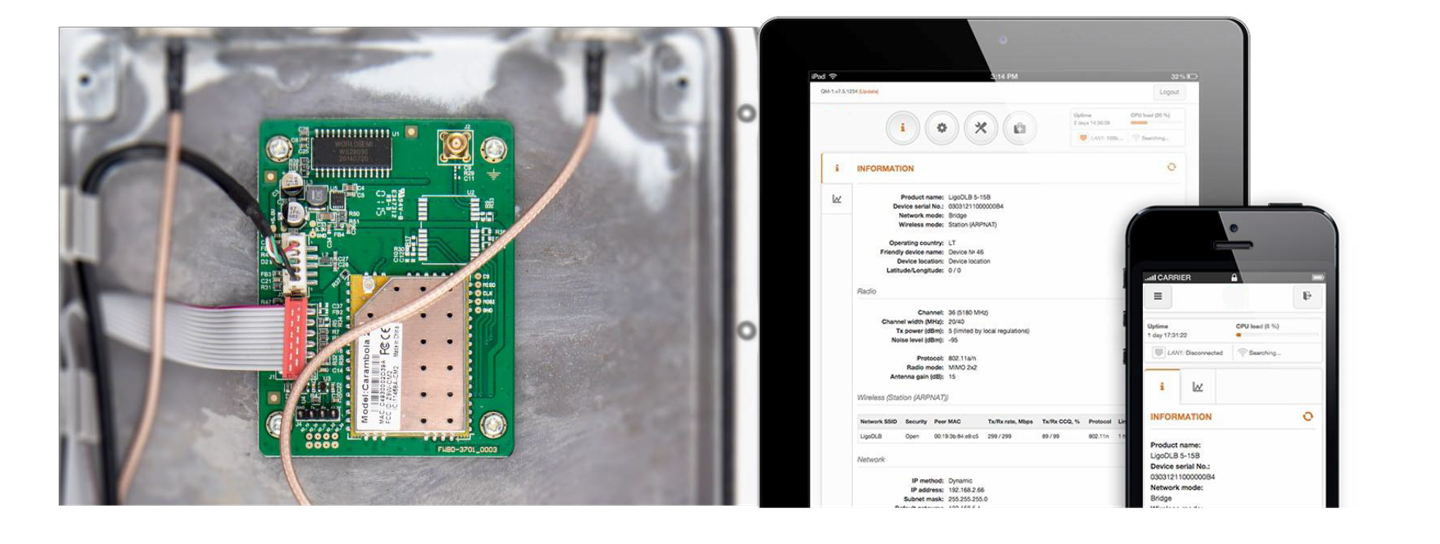

无线配置接口
新增 2.4G无线调试接口，可将设备与各类调试终端无线连接，大幅降低故障排查难度。经实验测试，在10层楼高的建筑物顶部安装设备时，工作人员站在20米外仍可通过该接口稳定访问设备。
设备基础信息示例
| 项目 | 内容 |
|---|---|
| 产品名称 | LigoOLB5-158 |
| 设备序列号 | 0303121100000084 |
| 网络模式 | Bridge |
| 无线模式 | Station（APNAT） |
| 工作地区 | LT |
| 频道 | 36/580MHz |
| 频道带宽 | 20/40MHz |
| 射频模式 | MMO 2×2 |
| 天线增益 | 15dBi |

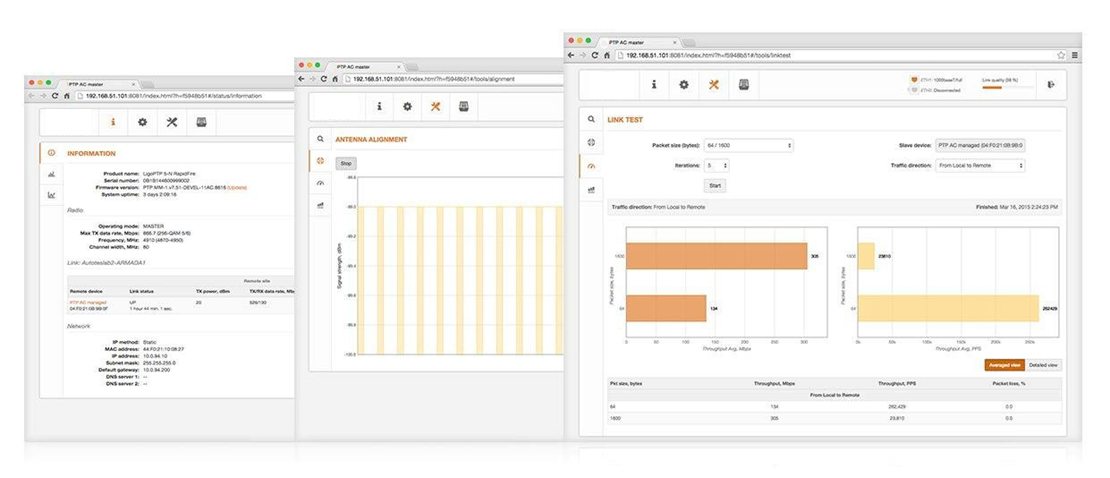

强大的操作系统
PTP 专用操作系统，助力高效网络部署与管理：
- 内置在线链接计算器 LinkCalcTM，兼容集中管理软件 WNMS，支持运营级网络规划
- 提供简洁直观的用户界面，布局可根据屏幕尺寸自适应调整
- 配备连接安装向导，简化点对点链接设置流程，支持单端配置并自动同步主从参数
- 内置实用工具：链接测试、天线校准、频谱分析、现场调试等，便于故障排查
- 具备自动信道选择（auto-channel）和自动传输功率控制功能，可在高干扰环境下优化链接性能
无线规格
| 项目 | 参数 |
|---|---|
| 无线技术 | W-Jet 协议 |
| 无线模式 | 2×2 MIMO |
| 频率范围 | 4.900–6.100GHz |
| 频道宽度 | 5/10/20/40/80MHz |
| 调制方式 | OFDM（256-QAM、64-QAM、16-QAM、QPSK、BPSK） |
| 数据速率 | 866/780/650/585/520/390/260/195/130/65 Mbps |
| 双工模式 | TDD |
| 纠错方式 | BCC、LDPC |
| 天线（PTP 5-23） | 内置定向平板MIMO天线 |
| 天线（PTP 5-N） | 2个N型接头MIMO天线 |
调制速率、发射功率与接收灵敏度对应表
| 调制速率（Mbps） | 发射功率（dBm） | 接收灵敏度（dBm） |
|---|---|---|
| 866 | 25 | -71 |
| 780 | 26 | -73 |
| 650 | 26 | -77 |
| 585 | 27 | -79 |
| 520 | 27 | -80 |
| 390 | 28 | -84 |
| 260 | 29 | -87 |
| 195 | 30 | -92 |
| 130 | 30 | -94 |
| 65 | 31 | -97 |
物理特性
| 项目 | PTP 5-23 Rapidfire | PTP 5-N Rapidfire |
|---|---|---|
| 尺寸 | 宽379mm × 高389mm × 深51mm | 宽399mm × 高174mm × 深47mm |
| 重量 | 3.9公斤（含安装组件） | 2.9公斤（含安装组件） |
| 电源输入 | PoE 802.3AT、42-57V直流 | PoE 802.3AT、42-57V直流 |
| 功耗 | 8.6W | 8.6W |
环境参数
- 工作温度：-40°C ～ +65°C
- 工作湿度：0 ～ 90%（非凝露）
管理功能
- 支持专有2.4 GHz无线管理系统监控
- 兼容SNMP V1/2/3协议，支持802.1、802.1x、MIBII、WNMS
- 提供集中管理GUI界面，支持HTTP(S)和WNMS远程管理
软件特性
- 配置流程简洁，操作简单易用
- 支持主从集中控制，可统一管理通用无线连接参数与个性化专有参数
- 具备智能动态轮询功能
- 搭载先进安全技术，保障数据传输安全
- 支持QoS服务质量优化，提升传输能力
- 内置频谱分析功能，便于环境监测
- 配备OLED液晶显示屏和校准蜂鸣器，支持现场调试
- 支持数据回程功能
法规与防护
- 认证：符合FCC/IC/CE/RoHS标准
- 防护等级：IP67

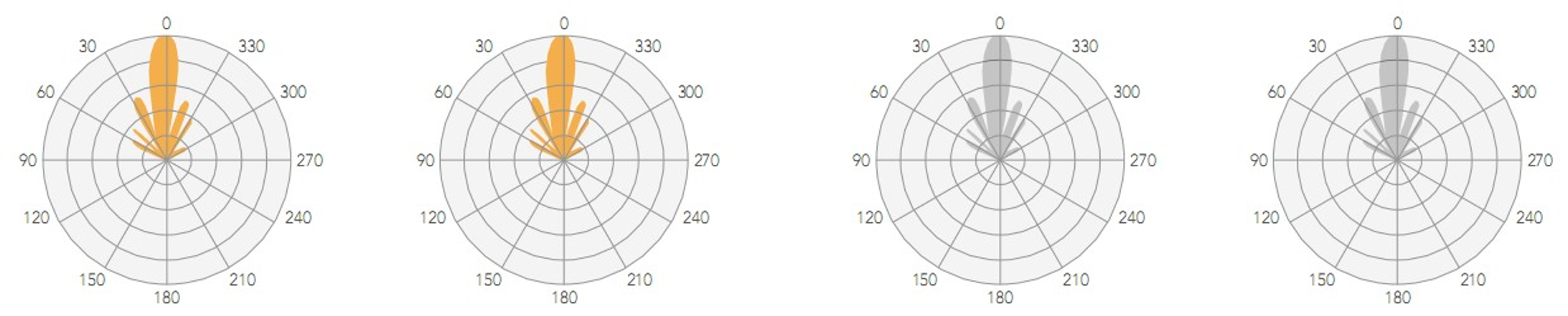

天线指标
| 项目 | 参数 |
|---|---|
| 频率范围 | 5.1 – 5.9GHz |
| 增益 | 23 dBi / 27 dBi |
| 极化方式 | 双极化（垂直极化/水平极化） |
| 隔离度 | 150/210等多档位适配 |
| 驻波比 | 1.5:1 |
| 水平极化波瓣角 | 6度/7度 |
| 垂直极化波瓣角 | 9度 |
