海上救援与舰船编队通信方案：1.4G Mesh 抗多径超视距组网，50–150km
核心概览
这篇文章适合谁：海上搜救中心、海事应急、海警与舰艇编队管理部门，以及海洋工程、船舶通导系统集成商——凡是需要在远海无公网环境下构建舰船间宽带专网的单位。
核心问题：海上无公网、面大遮挡少却存在强烈多径与多普勒，传统宽带难以超视距；编队舰船间、旗舰与岸基间需要一条抗干扰、抗多径、免基础设施的宽带链路。卫星能连但带宽贵、时延高，不适合编队内多路高清视频与低时延实时数据交换。
核心结论：一套完整的海上救援与舰船编队通信方案，以机载（P2）+ 背负（P1）+ 指挥平台（P3）组合，在 1.4GHz 专网频段组建舰船编队自组网：COFDM + MIMO 2×2 抗海面多径与多普勒频移，多跳接力延伸至 50–150km，旗舰经卫星与岸基联通，任意单节点故障不影响编队网络。专网承载编队内高频视频/数据，卫星只做”编队接岸”的汇总上送，二者各司其职、成本与带宽最省。
方案概述：这套方案解决什么问题、适用哪些场景？
1.1 建设背景
海上作业与应急场景（远洋护航、海上搜救、海洋油气巡检、渔业管控、海警执法）的通信需求日益增长，但传统通信手段在海上均存在明显短板：
- 公网缺失：离岸 10–20km 即无运营商覆盖，船队之间、船与岸之间只能靠专网或卫星。
- 超视距瓶颈：海面开阔但地球曲率限制视距——两艘桅杆高约 10m 的船直连视距仅约 20km，编队纵深几十公里即”不在视线内”。
- 多径与多普勒：海面如镜面反射强烈，造成信号多径衰落；舰船运动叠加多普勒频移，普通宽带在海上表现不稳。
- 卫星局限：带宽贵（Mbps 级）、时延高（数百毫秒），不适合编队内多路高清视频与低时延实时数据交换。
海上救援与舰船编队通信方案的核心思路是：将 1.4GHz 宽带 Mesh 自组网设备部署到各舰船与机载平台，让每艘船成为网内一个移动节点，通过多跳接力实现超视距宽带互联，旗舰再经卫星与岸基联通，形成”编队内专网 + 编队接岸卫星”的分工模型。
1.2 适用场景
- 舰船编队协同：远洋护航、联合巡逻、编队航行等需不断变阵的协同任务
- 海上搜救：海难搜救、落水人员定位、搜救艇与直升机协同
- 海洋工程：海上油气平台通信、海底管线巡检、海洋环境监测
- 海事执法：海警执法、渔业管控、海上缉私
- 应急通信：台风后通信恢复、海上重大事故现场临时组网
1.3 方案目标
| 目标维度 | 具体指标 |
|---|---|
| 超视距突破 | 多跳接力延伸至 50–150km 编队纵深 |
| 抗多径抗多普勒 | COFDM + MIMO 2×2 分集，海况 4 级以下稳定传输 |
| 宽带承载 | 单跳 70–120Mbps，支持 1080P/4K 视频、飞控指令、传感器数据 |
| 网络自愈 | 单节点失效 ≤ 100ms 自动重构路由，编队网络不中断 |
| 平台兼容 | 兼容各型舰船桅杆安装 + 舰载无人机 + 便携单兵 |
| 安全合规 | AES-256 加密，可对接密码机，满足海事通信安全要求 |
海上救援与舰船编队通信的核心方案是：将 1.4GHz 宽带 Mesh 自组网设备部署到各舰船与机载平台，让每艘船成为一个移动节点，通过多跳接力实现超视距宽带互联（目标纵深 50–150km），旗舰再经卫星与岸基联通。各分支目标：COFDM+MIMO 2×2 抗海面多径与多普勒、单跳 70–120Mbps、单节点失效 ≤100ms 自愈、AES-256 加密。[IEEE 802.11s] 提供这种自组网多跳自愈的路由基础。— 海上舰船编队自组网方案概述
海上通信的”三难”：无公网、超视距、多径多普勒
难点一：无公网
远离岸基即无运营商覆盖。船队之间、船与岸之间只能靠专网或卫星。卫星虽能覆盖远海，但带宽贵（商用 Ku/Ka 频段动中通通常几 Mbps 到数十 Mbps）、时延高（GEO 卫星单跳约 250–300ms），不适合编队内多路高清视频与低时延实时数据交换。
难点二：超视距
海面开阔，但直线视距受地球曲率限制。按经典的天线视距公式 d ≈ 4.12 × (√h₁ + √h₂)（d 单位 km，h 单位 m），两艘桅杆高约 10m 的船，直连视距也只约 26km [ITU-R P.526 定义了视距内绕射与惠更斯传播的评估方法。ITU-R P.530 给出地面传播路径损耗与视距计算的工程依据]。若天线安装在 5m 高的甲板，视距进一步缩短到约 18km。船与船相隔几十公里即”不在视线内”——海再平，地球是圆的。
难点三：多径/多普勒
海面如镜，反射强烈，造成信号多径衰落；舰船运动叠加多普勒频移，普通宽带在海上表现不稳。这三重难点叠加，使得海上成为宽带通信最”凶险”的环境之一。
舰船编队真正需要的，是一条免地面公网、抗多径、支持多跳超视距、可进可出的宽带专网——这正是自组网在海上场景的用武之地。它不是”抢卫星的活”，而是与卫星分工：船队内部高频次的视频/数据用专网承载，跨洋/接岸的慢速汇总交给卫星，二者各司其职。
海上宽带通信的三大难点是：无公网（离岸 10–20km 即无运营覆盖）、超视距（海面有地球曲率限制，两艘桅杆高 10m 的船直连视距仅约 26km，见 ITU-R P.526/P.530）、信号被削弱（海面镜面反射造成多径衰落，舰船运动引入多普勒频移）。因此舰船编队需要一条免公网、抗多径、支持多跳超视距的专网宽带，与卫星分工作业。— 海上通信”三难”与自组网解法
海面多径与多普勒的物理根因：为什么海上比陆地更”凶险”
海上通信的技术难点集中在物理层，比陆地更”凶险”，因为海面没有任何缓冲物：
多径衰落：海面如镜面
海面如同镜面，直达波与海面反射波在接收端叠加。两路波的相位差随路径差不断变化，波峰与波谷交替造成信号忽强忽弱——这就是频率选择性衰落。海况越差、浪越高，反射面越”碎”，衰落越复杂，短时深度衰落可能直接吞掉整个数据块。
与陆地多径不同，海面多径的反射系数极高（平静海面接近 0.9），直达波与反射波功率接近，衰落深度可达 20–40dB——远超陆地城市多径的典型值。这意味着海上链路预算必须预留更大的衰落余量。
多普勒频移：舰船运动 + 天线摇摆
舰船与机载节点高速相对运动，频率被”拉偏”。1.4GHz 下，相对速度 30 节（约 55km/h）产生的多普勒频移约 72Hz；若两舰相向运动则叠加到约 144Hz。摇摆中的舰船还使天线指向不断变化，进一步放大频偏与增益抖动问题。若系统不能有效补偿，载波同步漂移、误码率骤升。
菲涅尔区：高度决定距离
超视距下提高天线高度才能扩大有效链路。第一菲涅尔区半径与频率成反比——1.4GHz 的菲涅尔区半径约为 5.8GHz 的 2 倍，意味着低频段对海面遮挡的容忍度更高。桅杆高度与机载高度直接决定单跳能覆盖多远。
对抗手段：COFDM + 低频段 + MIMO 分集
| 对抗手段 | 技术原理 | 海上效果 |
|---|---|---|
| COFDM 子载波分集 | 将宽带分成数百个窄带正交子载波，每个子载波只经历平坦衰落而非频率选择性衰落 | 把海面频率选择性多径”摊平”到每个子载波上，避免整个数据块被深度衰落吞掉 [ETSI EN 300 744] |
| 循环前缀（CP） | 在每个 OFDM 符号前插入保护间隔，吸收多径时延扩展 | 海面直达波与反射波的时延差被 CP 吸收，消除符号间干扰（ISI） [ETSI EN 300 744] |
| 低频段 1.4GHz | 波长更长（约 21cm），绕射更强，符号周期更长 | 传播更稳、覆盖更远，对多普勒频移的容忍度高于高频段 |
| MIMO 2×2 分集 | 双天线发射 + 双天线接收，空间分集合并 | 两路独立衰落同时深度衰落的概率极低，进一步对冲海面深度衰落 [IEEE 802.11n] |
| 天线增高 | 提高天线高度改善菲涅尔区通过率 | 桅杆安装或机载升空，单跳视距几何显著扩大 |
本系设备基于 COFDM + MIMO 2×2 构建，用分集合并进一步对冲深度衰落 [ETSI EN 300 744][IEEE 802.11n]，天然契合海面这种”信号被揉碎”的场景。相较之下，普通单天线 OFDM 或 DSSS 设备在海面深度衰落面前容易出现”间歇性断流”，而 COFDM + MIMO 的组合把”断流概率”压到了工程可接受的水平。
海面多径与多普勒为什么比陆地更”凶险”：平静海面反射系数接近 0.9，直达波与反射波功率接近，深度衰落可达 20–40dB；1.4GHz 下相对速度 30 节产生的多普勒频移约 72Hz、相向移动约叠加到 144Hz。对抗手段是 COFDM 子载波分集 + 循环前缀（ETSI EN 300 744）吸收多径时延、MIMO 2×2（IEEE 802.11n）对冲深度衰落、1.4GHz 低频段加长符号周期提高多普勒容忍。— 海面多径/多普勒物理根因与对抗
频段选型对比：1.4G 为什么是海上专网最优解
| 对比维度 | 1.4GHz 专网 | 2.4G/5.8G 民用 | 5G 公网 | 卫星（Ku/Ka） |
|---|---|---|---|---|
| 波长 | 约 21cm | 12cm / 5cm | 约 3–6cm | 约 2–3cm |
| 海面绕射 | 强，菲涅尔区半径大 | 弱，海面遮挡敏感 | 弱 | N/A（视距天馈） |
| 多普勒容忍 | 高（符号周期长） | 低 | 中（需高移动性模式） | 高（但需跟踪天线） |
| 海上覆盖 | 单跳视距 8–15km | 1–5km | 1–10km（依赖岸站） | 全球覆盖 |
| 带宽 | 70–120Mbps | 30–100Mbps | 100Mbps+（共享） | 1–50Mbps |
| 时延 | 30–120ms | 10–50ms | 10–40ms | 250–600ms |
| 基础设施依赖 | 无，开机即组网 | 无 | 需岸基基站 | 需卫星 + 核心网 |
| 抗多径 | COFDM + MIMO 强 | 弱（民用 OFDM） | 中 | N/A |
| 成本 | 中等（设备一次性） | 低 | 中（流量费） | 高（终端 + 流量） |
| 合规 | 授权专网，需无委审批 | 免授权 ISM [FCC 47 CFR Part 15] | 运营商授权 | 卫星运营商授权 |
结论：1.4GHz 在”覆盖距离、绕射能力、多普勒容忍、抗多径、无基础设施依赖”五个维度上综合最优。5G 和卫星各有用武之地，但 5G 只覆盖近海且依赖岸站，卫星时延高带宽贵——它们是 1.4G Mesh 的补充而非替代。商用项目推荐”1.4G Mesh 为主 + 5G/卫星为辅”的混合备份模型。
1.4GHz（波长约 21cm）是海上专网的最优频段：相比 2.4G/5.8G 民用频段（FCC 47 CFR Part 15 限功率、波长 12/5cm），其海面绕射与菲涅尔区半径更大、符号周期更长，多普勒容忍更高；相比 5G 公网（仅近海覆盖、依赖岸站）与卫星（时延 250–600ms、带宽贵），它免基础设施、带宽 70–120Mbps、时延 30–120ms。推荐”1.4G Mesh 为主 + 5G/卫星为辅”的混合备份模型。— 1.4G 海上专网频段选型依据
链路预算与覆盖分析：单跳能打多远
视距计算
海面视距受地球曲率约束，经典公式：d ≈ 4.12 × (√h₁ + √h₂)（d 单位 km，h 单位 m）[ITU-R P.526][ITU-R P.530]。
| 场景 | 天线 1 高度 | 天线 2 高度 | 理论视距 |
|---|---|---|---|
| 两舰桅杆对桅杆 | 10m | 10m | 约 26km |
| 舰桅杆对舰甲板 | 10m | 5m | 约 22km |
| 舰桅杆对机载 100m | 10m | 100m | 约 54km |
| 舰桅杆对机载 300m | 10m | 300m | 约 87km |
| 机载 300m 对机载 300m | 300m | 300m | 约 143km |
链路预算估算（1.4GHz，P1 对 P1）
| 预算项 | 数值 | 说明 |
|---|---|---|
| 发射功率 | 33dBm（2W） | P1 背负式额定功率 |
| 发射天线增益 | 6dBi | 全向垂极化天线 |
| 接收天线增益 | 6dBi | 同上 |
| 系统增益 | 45dBm | 33 + 6 + 6 |
| 接收灵敏度 | -95dBm | 70Mbps@20MHz 模式下 |
| 允许路径损耗 | 140dB | 45 – (-95) |
| 自由空间损耗（15km） | 约 119dB | 1.4GHz @ 15km |
| 海面多径衰落余量 | -15dB | 海面反射深度衰落储备 |
| 馈线与接头损耗 | -2dB | 同轴电缆 + 防水接头 |
| 剩余余量 | 约 4dB | 140 – 119 – 15 – 2 |
结论：1.4GHz P1 对 P1 在海面 15km 单跳可留约 4dB 余量，满足工程可用门槛。若换用定向高增益天线（如 12dBi），覆盖可提升至 20–25km。机载 P2 升空到 100–300m 后，视距与链路余量同时改善，单跳可延伸至 30–50km。
链路预算决定海上单跳射程：以 1.4GHz P1 对 P1 为例，2W 发射（33dBm）+ 双 6dBi 天线得系统增益 45dBm，扣除 -95dBm 接收灵敏度得允许路径损耗 140dB；15km 自由空间损耗约 119dB，再扣 15dB 海面多径余量 + 2dB 馈损后仅剩约 4dB 余量。改用 12dBi 定向天线可扩至 20–25km，机载 P2 升至 100–300m 单跳可达 30–50km（视距公式依 ITU-R P.526/P.530）。— 海上单跳链路预算与覆盖分析
舰船编队组网架构：如何做到三层立体 + 全网自愈？
| 角色 | 设备 | 职责 | 关键能力 |
|---|---|---|---|
| 旗舰（协调端） | 指挥平台（P3）/车载式 | 编队通信中枢、大屏调度、经卫星接岸基 | 4G/5G 回传、GPS+BD、可视化调度、14kg 便携 |
| 各舰（节点端） | 背负式电台（P1） | 每舰一个节点，自动组网互中继 | 120Mbps@40MHz、64 节点、IP67、2W 功放、6–12h 续航 |
| 舰载/机载（制高点） | 无人机载 MESH（P2） | 升空作超视距制高点，跨越编队距离 | 70Mbps@20MHz、空地 10km+、1.1kg、2–4W |
| 单兵/小艇（末端） | 手持型电台（P5） | 搜救小艇、登船检查人员末端接入 | 90Mbps@20MHz、1.2kg、IP66、6h 续航 |
旗舰部署 P3 平台作编队中心，各僚舰布 P1 背负节点，舰载无人机（P2）起飞作制高点中继。机载节点在”制高点 + 机动补位”上价值突出——当一艘僚舰被岛屿或大型船体遮挡时，P2 升到桅杆之上撕开几何遮蔽，把被挡舰只接入网络。任意两舰之间链路中断，数据自动绕经其他舰只重组路径——编队网络”无单点”，正是自组网自愈特性的海上体现 [IEEE 802.11s 定义了无线 Mesh 的多跳路由与自愈机制]。即使某一艘舰的电台完全失效，网络也只跳过该节点，其余舰只继续互通，不影响编队整体指挥。

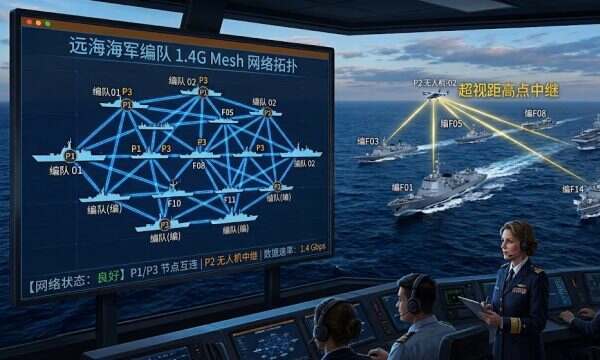

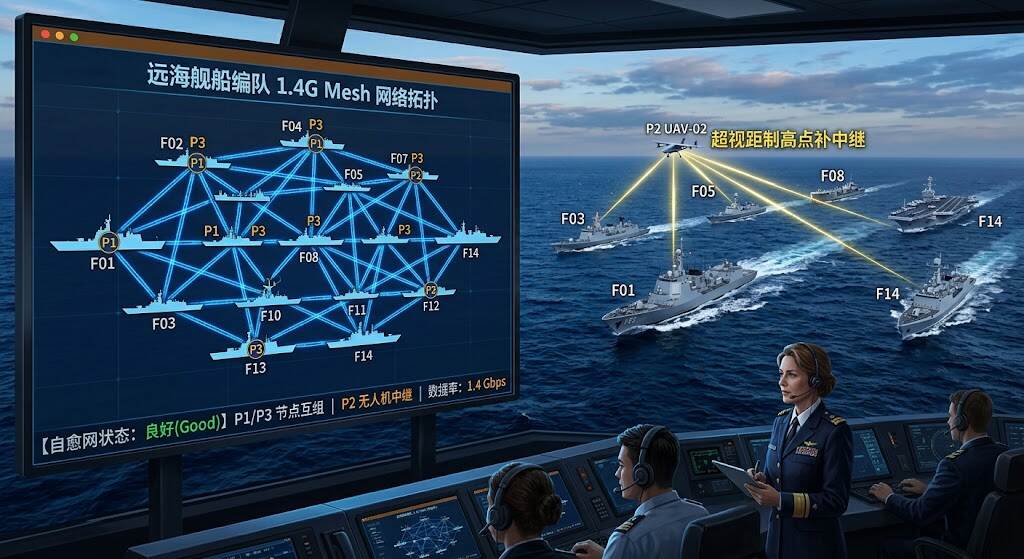

图 1｜远海舰船编队 1.4G Mesh：各舰布 P1/P3 节点互组一张自愈网，P2 无人机在舰间升空作超视距制高点补中继，旗舰指挥舱屏统一呈现整支编队拓扑。
舰船编队组网是”每舰一个节点、全网自愈”的三层立体架构：旗舰用 P3 作协调中枢并经卫星接岸基，各僚舰布 P1 背负节点自动组网互中继，舰载无人机 P2 升空作超视距制高点，搜救小艇/单兵用 P5 末端接入。任意两舰链路中断时数据经其他舰自动绕行重组路径（IEEE 802.11s 多跳自愈），无单点、不依赖中央，单节点失效 ≤100ms 自愈。— 舰船编队三层立体组网架构
近海远海如何接力延伸 50–150km
海上没有山体遮挡，但地球曲率限制单跳视距。解决办法是多跳链路——每一跳都被”高度”和”距离”约束，连点成线就能跨越超视距纵深：
在实际使用中，”船到船 + 船到机 + 机到岸”的组合能把几十公里的编队深度连接成网，比任意单台设备直线覆盖大得多。需要说明的是，深度延伸是有代价的：每一跳都会分掉一部分端到端带宽，因此纵深网络里”骨干回程”应尽量走最短可靠路径，高清视频等大流量业务避免跨过多的跳。
海上无山体遮挡但受地球曲率限制单跳视距，靠”多跳接力”把单跳覆盖变成纵深覆盖：近海 0–30km 用船-浮标-岸基多级点对点，中远海 30–80km 用 4–6 艘僚舰逐舰接力（单跳 10–15km×4 跳≈40–60km），远海 80–150km 用 P2 机载升至 300m+ 把单跳视距扩到 50–80km 作”高空跳板”。代价是每跳分掉端到端带宽，骨干回程应走最短可靠路径。— 近海远海多跳接力延伸 50–150km
旗舰协调与岸基联通：专网 + 卫星如何分工？
海上应急与指挥往往是两层：编队内的实时协同 + 与岸基指挥中心的数据联动。自组网覆盖前者，卫星/公网覆盖后者，旗舰成为两者的汇合点，也是编队对外的”唯一出口”：
| 层级 | 承载网络 | 业务内容 | 带宽与时延 |
|---|---|---|---|
| 编队内（专网） | 1.4G Mesh 自组网 | 各舰视频、位置、指令、态势数据实时互通 | 70–120Mbps，30–120ms |
| 编队接岸（卫星） | 舰载卫星（Ku/Ka） | 编队态势汇总上送岸基指挥中心 | 1–10Mbps，250–600ms |
| 备份链路 | 4G/5G（近海有覆盖时） | 近海区域公网回传备份 | 10–50Mbps，10–40ms |
卫星只承载一条”上送”的汇总流，编队内部几十路高清流量都留在专网内，成本与带宽最省。旗舰侧的价值不只是”接入卫星”，更是”态势汇集 + 统一出口”：把 64 节点的原始数据收敛成一张可上报岸基的态势图，让岸基指挥中心看见的不是 64 条孤立流，而是整支编队的一张图。
数据安全：可对接密码机/加密，对编队内敏感视频与指令做 AES-256 加密保护，保障专网泄密防护。编队既是”封闭的自组网”，又是”开放的出海节点”，两全兼顾。
海上指挥采用”编队内专网 + 编队接岸卫星”的分工模型：1.4G Mesh 自组网承载编队内 64 节点的高清视频、位置、指令与态势数据（70–120Mbps、30–120ms）；舰载卫星（Ku/Ka）只承载一条态势汇总上送岸基（1–10Mbps、250–600ms）；近海有覆盖时 4G/5G 作备份。旗舰是两种网络的”汇合点”，把 64 条原始流收敛成一张可上报岸基的态势图，并对敏感业务做 AES-256 加密。— 旗舰协调与专网+卫星分工模型
搜救/编队两类拓扑：中心辐射还是链状网状？
业内成熟的舰船编队自组网（如腾远智拓舰船编队案例、技象科技及船海行业公开方案）普遍采用”旗舰 + 僚舰 + 机载制高点 + 卫星接岸基”的架构，任意单节点故障不影响编队网络。本方案的差异点在于，把”背负/手持形态的 1.4G Mesh”下沉到各舰与搜救末端，让每艘船、每个搜救点都能成为网内的一个移动节点，而非只依赖大型舰载台站——成本更低、部署更快、覆盖面更广。
海上组网按任务目标分两类拓扑：搜救偏”中心辐射”（指挥船居中、搜救艇/无人机/搜救末端汇聚，P3 居中调度，跳数少、时延低），编队协同偏”链状/网状”（各舰互为节点、旗舰协调、机载补位、数据多跳互传，编队变阵时节点随舰移动、自组网自动重选路由无需人工干预）。业内成熟方案普遍采用”旗舰 + 僚舰 + 机载制高点 + 卫星接岸基”架构，本方案再把 1.4G Mesh 下沉到每艘船与搜救末端。— 搜救中心辐射 vs 编队链状网状拓扑
业务承载能力：多业务如何 QoS 分级？
| 业务类型 | 优先级 | 具体内容 | 时延要求 |
|---|---|---|---|
| 控制信令 | 最高 | 舰船航行指令、编队协同指令、应急告警 | ＜200ms |
| 视频业务 | 高 | 舰载光电/红外视频流、搜救现场画面（RTSP/RTMP） | 30–150ms |
| 态势数据 | 中 | AIS 位置、航速航向、链路信噪比、雷达数据 | 100–500ms |
| 语音调度 | 中 | 旗舰与各舰双向对讲、跨编队集群通信 | ＜300ms |
| 扩展业务 | 低 | 气象数据、海洋监测数据、文件传输 | 非实时 |
整套海上网络按业务优先级分级承载：控制信令（航行/编队/应急告警）最高优先级 ＜200ms，视频业务（舰载光电/红外、搜救现场画面）高优先级 30–150ms，态势数据（AIS 位置/航速/信噪比/雷达）与语音调度中优先级 100–500ms，扩展业务（气象/监测/文件）低优先级非实时。QoS 分级确保海况劣化或拥塞时控制信令与关键视频优先保障。— 海上多业务 QoS 分级承载
关键技术指标
| 指标项 | 参数值 |
|---|---|
| 组网启动时间 | 冷启动 ≤ 30s，热启动 ≤ 5s |
| 路由自愈切换时间 | ≤ 100ms（节点失联自动重构路径） |
| 单跳通信距离 | 海面视距 8–15km；机载升空 30–50km |
| 可用带宽 | P1 单节点 120Mbps@40MHz；P2 单节点 70Mbps@20MHz |
| 端到端时延 | 30–150ms（单跳至 4 跳） |
| 加密标准 | AES-256，支持跳频抗干扰 |
| 最大组网节点数 | ≥ 64 个（地面 + 空中 + 舰载） |
| 抗多径 | COFDM + MIMO 2×2 分集，海况 4 级以下稳定 |
| 防护等级 | P1 IP67；P2 IP65；P5 IP66 [IEC 60529] |
| 工作温度 | -40℃ ～ +65℃ |
海上部署要点：天线、防护、供电、运维怎么做？
注意事项
- 海浪与颠簸：船舶晃动导致天线指向抖动叠加多普勒，宜用 COFDM + 分集稳定链路，并将关键节点做防震固定。
- 多跳带宽：远海多跳会分摊端到端带宽，重要业务规划最短可靠路径，高清视频优先走骨干直连。
- 电磁兼容：舰船上有雷达、导航、卫星通信等大量射频设备，需做电磁兼容评估，规避同频/邻频干扰。1.4GHz 专网频段与舰载常用雷达频段不重叠，干扰风险较低。
- 频段合规：1.4GHz 为授权专网频段，海上使用需按海事与无线电管理规定办理设台手续。
海上部署四件事：天线安装——尽量抬高桅杆顶改善菲涅尔区、关键盲区用舰载无人机/浮标补位、按链路预算选全向垂极化或定向高增益；盐雾防护——设备耐盐雾设计（IP67，IEC 60529）、天线接口防腐密封胶带包扎、机柜除湿防凝露；供电冗余——优先接船电 220V/24V 并配独立电池、P1 自带 25.2V/10.5Ah 电池 6–12h、加稳压模块防船电瞬变；运维监控——用 MESHCOM/WEB 实时监控每跳 SNR/带宽/拓扑，编队变阵自组网自动重选路由。— 海上部署要点与运维
海上建网有哪些风险、如何解决？
| 风险点 | 应对策略 |
|---|---|
| 海面多径深度衰落 | COFDM 子载波分集 + 循环前缀吸收时延扩展；MIMO 2×2 空间分集对冲深度衰落；链路预算预留 15–25dB 衰落余量 |
| 舰船运动多普勒频移 | 1.4GHz 低频段符号周期长，多普勒容忍度高；电台自动频偏补偿算法跟踪载波漂移 |
| 超视距覆盖受限 | 多跳接力延伸纵深；机载 P2 升空到 300m+ 扩展单跳视距至 50–80km；桅杆高增益定向天线改善骨干链路 |
| 盐雾腐蚀设备 | IP67 防护等级；防腐密封胶带包扎天线接口；定期维护清洁盐晶；机柜除湿防凝露 |
| 多跳带宽衰减 | 控制跳数 ≤ 4 跳；骨干链路用定向天线提升信噪比；大流量视频本地边缘缓存减少回传码率 |
| 舰船电磁干扰 | 1.4GHz 专网频段与舰载雷达频段不重叠；电台自动频谱感知、动态跳频；射频滤波优化 |
| 链路抖动、视频卡顿 | FEC 前向纠错 + ARQ 重传；自适应码率；业务分级 QoS，优先保障控制信令 |
| 极端海况设备损毁 | 防震固定安装；关键节点冗余部署；恶劣海况前回收机载节点，切换到舰载固定模式 |
海上自组网的主要风险与对策：多径深度衰落→COFDM 子载波分集+循环前缀（ETSI EN 300 744）+MIMO 2×2（IEEE 802.11n）对冲，链路预算预留 15–25dB 余量；多普勒频移→低频段符号周期长+自动频偏补偿；超视距受限→多跳接力+机载升空 300m+ 扩单跳至 50–80km；盐雾腐蚀→IP67（IEC 60529）防护与定期维护；多跳带宽衰减→控制跳数≤4 跳与骨干定向天线；电磁干扰→1.4GHz 与舰载雷达频段不重叠+自动频谱感知跳频。— 海上自组网风险与解决对策
方案演进方向是什么？
- 通感一体化：通信载荷同时实现海面目标雷达探测、AIS 信号融合感知，实现”通信 + 态势感知”一体
- AI 智能组网：自动计算最优中继位置、动态射频功率调节、预测链路中断提前调整编队阵型
- 空海天融合：无人机 Mesh + 低轨卫星星座（Starlink/星网）+ 海面浮标网络全域异构互联
- 无人艇协同：将无人艇（USV）纳入 Mesh 网络，扩展海上巡逻与搜救的通信覆盖范围
常见问题 FAQ
Q: 海上没有信号，Mesh 能自己组网吗？
能。自组网不依赖公网基站，各舰布设节点后自动组网并多跳路由。旗舰还可经舰载卫星把态势上送岸基，形成”船—旗舰—岸”三级网络。任意单节点故障，网络自动重组不影响整网。
Q: 舰船之间能传多远？
1.4GHz 低频与 COFDM 抗多径让单跳更远，配合多跳接力与机载制高点可覆盖约 50–150km 的编队纵深；近海可用船-浮标-岸基多级点对点链接近海区域。单跳视距受地球曲率限制，两艘桅杆高 10m 的船直连约 26km，机载升空到 300m 可扩展到 80km+。
Q: 海面反射和多普勒会烧坏信号吗？
会带来多径衰落与多普勒频移，但对 COFDM + 低频段是可以对抗的。COFDM 将宽带分为大量窄带子载波，配合循环前缀吸收多径时延，天然抗海面多径；MIMO 2×2 分集进一步对冲深度衰落；1.4GHz 符号周期长，对多普勒频移容忍度高。三者叠加可满足海况 4 级以下稳定通信。
Q: 海上设备防得了盐雾吗？
设备防护等级 IP67（背负/机载 IP65-67），具备防尘防水与一定耐盐雾能力，适用于海上与海洋工程场景。仍需定期维护天线接口与防水密封，防止盐晶爬电导致驻波恶化。机柜内应放置干燥剂防凝露。
Q: 编队里一台舰船坏了会影响整个网络吗？
不会。自组网无中心、多路径，任意单节点离线后 ≤ 100ms 内自动重构路由，数据绕经其他舰只继续传输，编队网络持续可用。这正是”每舰一节点 + 全网自愈”的海上价值。
Q: 为什么不用 5G 或卫星代替 Mesh？
5G 只覆盖近海 10–20km 且依赖岸基基站，远海无覆盖；卫星带宽贵（1–10Mbps）、时延高（250–600ms），不适合编队内多路高清视频与低时延实时数据交换。Mesh 与它们是”分工”而非”替代”：编队内高频宽带用专网承载，接岸基的慢速汇总交给卫星，成本与带宽最省。
Q: 海况很差时链路还能稳定吗？
海况 4 级以下（浪高 ≤ 2.5m）链路稳定可用。海况 4 级以上时浪高增大，反射面碎裂，多径衰落加剧，实际单跳距离会缩短 30%–40%。设计时应按”最差海况”预留 20–25dB 衰落余量，并对关键节点做防震固定。极端海况下可回收机载节点，切换到舰载固定模式。
Q: 海上使用 1.4GHz 需要什么手续？
1.4GHz 为授权专网频段，海上使用需按海事主管部门与当地无线电管理委员会规定办理设台手续。设备支持 AES-256 加密与跳频抗干扰，满足海事通信安全与电磁合规要求。
Q: 编队变阵时网络需要重新配置吗？
不需要。自组网无中心架构，各舰节点随舰移动，网络自动感知拓扑变化并重选路由，无需人工干预。编队从纵队变横队、从密集变疏散，网络持续可用——这是 Mesh 相比传统点对点链路的核心优势。
参考资料
- 腾远智拓舰船编队案例、技象科技与船海行业公开方案（舰船编队 Mesh 组网、近海船-浮标-岸基多级点对点、远海多跳接力 50–150km）。
- 国际海事组织（IMO）：《海上搜救通信标准》与 GMDSS 相关规范。
- COFDM 抗海面多径与多普勒的技术原理公开资料（IEEE 海洋工程期刊相关论文）。
- 海事应急/海上搜救、海巡无人机应用自组网行业资料。
- 设备厂商规格书（YNWMicro P1/P2/P3/P5 自组网设备海上应用参数）。
- 应急管理部官网：海上搜救与应急通信保障相关法规及工作动态。
- ITU 国际电信联盟：海上无线电通信与 GMDSS 无线规划相关标准。
标准引用说明
- [IEEE 802.11s]：定义无线 Mesh 自组网的多跳路由与自愈机制（文中”每舰一节点、全网自愈”、单节点失效重组路由的依据）。
- [IEEE 802.11n]：定义 MIMO 多天线技术（文中 MIMO 2×2 空间分集对冲海面深度衰落的依据）。
- [ETSI EN 300 744]：欧洲电信标准对 COFDM / 正交频分复用与循环前缀（CP）的定义（文中 COFDM 子载波分集、CP 吸收多径时延的依据）。
- [ITU-R P.526]：国际电联对无线传播绕射的评估方法（文中海面视距绕射与翻山越障、天线高度影响覆盖半径的依据）。
- [ITU-R P.530]：国际电联对地面传播路径损耗与视距计算的工程依据（文中”d≈4.12×(√h₁+√h₂)”视距公式与链路预算依据）。
- [FCC 47 CFR Part 15]：美国联邦法规对民用免许可频段（2.4G/5.8G ISM）发射功率上限的规定（文中对比频段功率与合规依据）。
- [IEC 60529]：国际标准对 IP 防护等级（IP65/IP67/IP66）的定义（文中设备耐盐雾与防护等级依据）。
