无人区野外重点工程监管：无公网施工营地，1.4G Mesh 多跳自组网深度方案
核心概览
适用读者：电网、石油、矿山、水利等基建企业的信息化负责人、项目部经理、安全总监，以及能源/基建行业施工监控系统集成商、应急通信服务商。
核心痛点：输电线、变电站、矿山、隧洞、水利大坝等工程施工营地多位于无公网偏远地区，面临「监控视频上不了云、现场指挥靠吼、安全数据延迟数小时」三大失控，安全与进度的”可见性”严重缺失。
技术结论：以 1.4GHz 频段多跳自组网（Mesh）为传输底座，构建”感知层传感器 → 传输层 Mesh 骨干 → 平台层边缘计算 → 应用层 AI 监管”四层架构，用背负式电台（P1）沿工程沿线多跳组网 + 指挥平台（P3）汇聚调度 + 无人机中继（P2）补盲，再经卫星/公网接口上云，实现”无人区不失联、施工看得见、数据可回传”。
方案深度：本文涵盖 1.4G Mesh 路由协议、多跳组网机制、边缘计算部署、太阳能供电冗余设计、隧洞/矿山/输电三类专项场景方案，以及电力行业标准组网方向。
无人区施工”监管盲区”到底在哪？核心诉求是什么？
电力、石油、矿山、水利工程的施工现场常位于大山深处、荒野戈壁、密林峡谷：没有公网、难以拉专线、环境恶劣（风沙、雨雪、高低温、雷电）。根据国家电网 2025 年施工信息化调研，超过 62% 的输变电工程项目部位于公网信号覆盖 3 公里以外的区域。这里的技术痛点不是”装了摄像头没人看”，而是装了摄像头也看不见——现场的监控、指挥、传感器数据全部困在局域网之外。
| 失控场景 | 具体表现 | 影响等级 | 后果量化 |
|---|---|---|---|
| 监控视频上不了云 | 无公网，现场摄像头成”摆设”；总部看不到实时画面；回放需事后拷贝 SD 卡 | ★★★★★ | 安全违章发现延迟 2-72 小时；进度偏差发现延迟 1-3 天 |
| 现场指挥靠吼 | 施工面离散（绵延几公里）；班组长与指挥部无即时宽带链路；调度靠人传、指令靠对讲机 | ★★★★☆ | 突发事故响应时间 30-120 分钟（标准响应应 ≤5 分钟） |
| 安全数据延迟 | 瓦斯/水位/沉降/人员定位等数据无法实时回传；塌方/涌水等突发风险无预警 | ★★★★★ | 应急处置窗口被无限拉长；人员安全风险等级升至红色预警 |
这套监管盲区，靠拉光缆（成本随距离线性飞涨，山区架设造价高达 15-30 万元/公里，且易被施工机械挖断）或等公网覆盖（多数偏远区域永久无覆盖，运营商无动力建站）都难以解决。真正可行的路径是在现场自主组一张宽带网——把营地和沿线变成一个”可视、可通、可管”的数字现场。
- 视频回传：多路高清监控（≥1080P）实时回传到指挥平台与总部
- 数据回传：环境传感器（瓦斯/CO/粉尘/振动/沉降）数据 5s 内上云
- 指挥调度：现场语音/视频指挥，响应时间 ≤5 秒
引用胶囊：无人区施工的本质痛点是”可见性”缺失：监控视频上不了云（违章发现延迟 2-72 小时）、现场指挥靠吼（事故响应 30-120 分钟）、安全数据延迟（瓦斯/水位/沉降等突发风险无预警）。拉光缆在山丘造价高达 15-30 万元/公里且易被挖断，多数偏远区永久无公网覆盖，因此需在现场自主组建一张”可视、可通、可管”的宽带网。
— 无人区施工三大失控场景
如何用四层架构把无人区工地”看透管住”？

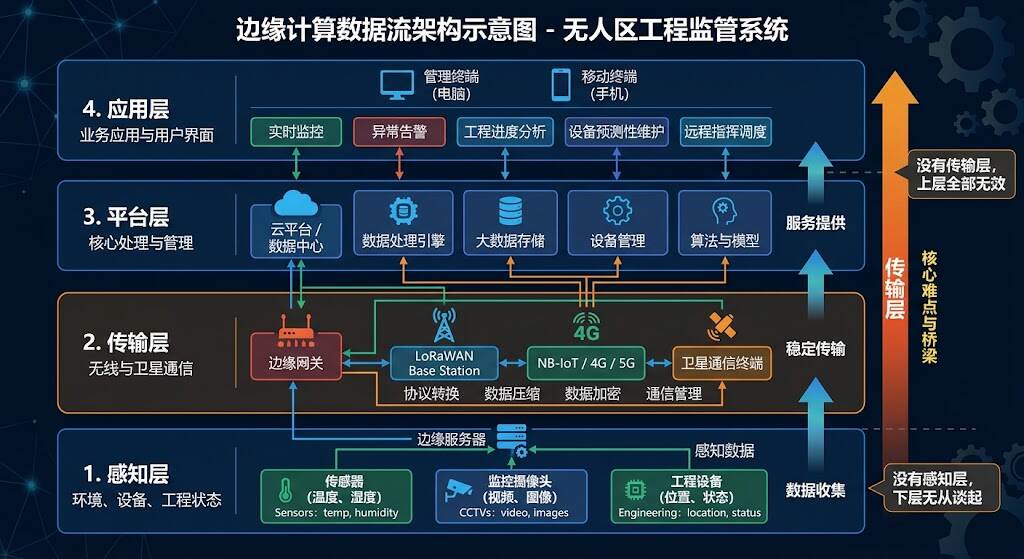

图1｜无人区野外工程监管四层技术架构示意图
感知层 · 现场数据采集
部署在施工现场的数据采集终端，负责”看见现场、感知现场”。包含高清网络摄像机、全景云台、环境传感器（瓦斯/CO/粉尘/温湿度/振动/沉降）、人员定位标签、设备状态监测等。
传输层 · 1.4GHz Mesh 骨干网
系统的核心层，用 1.4GHz 专用频段多跳自组网，沿工程沿线部署背负式电台（P1）形成多跳传输链路，汇聚监控视频与传感器数据。这是唯一能在无人区实现数公里至数十公里宽带回传的自主组网方案。
平台层 · 边缘计算与数据处理
部署在营地指挥平台（P3）的边缘计算节点，对汇聚的视频流与传感数据进行本地预处理、协议转换、AI 初步分析，再经卫星/公网接口上云。边缘计算的引入，大幅降低回传带宽压力，实现低延迟响应。
应用层 · 监管指挥与 AI 分析
面向项目部、分公司、总部的监管指挥平台，提供实时视频墙、电子地图、多屏调度、AI 告警、SOP 流程管理、数据报表等应用功能。
引用胶囊：无人区工程监管采用”感知层 → 传输层 → 平台层 → 应用层”四层架构：感知层负责现场数据采集（摄像头、环境传感器、人员定位），传输层用 1.4GHz Mesh 做多跳骨干（唯一能在无人区实现数公里至数十公里宽带回传的自主方案），平台层在 P3 做边缘计算，应用层提供指挥调度与 AI 分析。传输层是核心难点，无传输则上层全无效。
— 无人区工程监管四层技术架构
感知层如何布置，才能让现场”看得见、感知得到”？
视频监控类设备
| 设备类型 | 规格参数 | 适用场景 | 接入方式 |
|---|---|---|---|
| 高清网络摄像机 | 400万，H.265，IP67，红外30m | 施工面定点监控、卡口 | PoE 接入 P1 电台 |
| 全景云台摄像机 | 200万，360° 旋转，光学变焦 30x，智能追踪 | 营地制高点、铁塔顶部 | 网线接入 P1 电台 |
| 热成像摄像机 | 红外分辨率 640×512，测温精度 ±2℃ | 隧洞掌子面、电力设备过热检测 | 接入边缘网关 |
| 无人机载摄像机 | 4K 航拍，10x 光学变焦，热成像双光 | 线路巡检、应急抢修、航拍取证 | P2 无人机载电台回传 |
| 全景 VR 相机 | 360° 环视，8K 分辨率 | 施工进度全景采集、远程 VR 查看 | WiFi 接入 YN300 漫游 |
环境与安全传感器
| 传感器类型 | 监测参数 | 量程/精度 | 告警阈值 | 通信方式 |
|---|---|---|---|---|
| 气体检测仪 | CH₄、CO、H₂S、CO₂、O₂ | 0-100%LEL，±2%FS | CH₄≥1%，CO≥50ppm | LoRa → 边缘网关 |
| 粉尘/PM监测 | PM2.5、PM10、TSP | 0-1000μg/m³，±10% | TSP≥500μg/m³ | RS485 → 边缘网关 |
| 噪声监测 | 等效声级 Laeq | 25-140dB，±1dB | Laeq≥85dB | LoRa → 边缘网关 |
| 振动/沉降监测 | 结构振动、地表沉降 | 0.001mm 精度 | 沉降速率≥5mm/天 | Modbus → 边缘网关 |
| 温湿度监测 | 温度、湿度 | -40~85℃，±0.5℃ | 按需配置 | LoRa → 边缘网关 |
| 人员定位 | 人员位置、生命体征（心率/血氧） | UWB 精度 ≤0.5m | 越界/滞留超时告警 | UWB → 边缘网关 |
边缘采集网关
边缘采集网关是感知层与传输层之间的桥梁，负责将多种传感器协议统一汇聚后接入 Mesh 骨干网。它支持 RS485/Modbus、LoRa、UWB、以太网等多协议接入，本地完成数据解析、打包、缓存，断网时本地存储可支持 72 小时数据缓存与断点续传。
为什么 1.4G Mesh 能在山区翻山越岭？多跳机制如何工作？
1.4GHz 频段物理特性
| 特性 | 1.4GHz | 2.4GHz (WiFi) | 5.8GHz | 对比结论 |
|---|---|---|---|---|
| 波长 | ≈21cm | ≈12.5cm | ≈5.2cm | 波长越长，绕射能力越强 |
| 绕射穿透 | 强：可翻山越岭、穿密林 | 弱：进沟壑密林即断 | 极弱：视距为准 | 1.4G 是唯一适合山区/峡谷的选择 |
| 单跳距离（地面） | 5-50km（开阔） | 0.5-1km | 200-500m | 1.4G 单跳距离是 2.4G 的 5-50 倍 |
| 单跳距离（空地） | 10km+ | 2km | 1km | 无人机中继优势显著 |
| 最大发射功率 | 2W（合法专网） | 100mW（法规限制） | 200mW | 1.4G 合法功率是 WiFi 的 10-20 倍 |
| 带宽 | 10/20/40MHz 可调 | 20/40MHz | 20/40/80MHz | 专网带宽纯净，无干扰 |
| 抗干扰 | 强：专网频段，无民用拥堵 | 弱：2.4G 频段拥堵 | 中：5.8G 相对干净 | 专网频段无干扰风险 |
多跳自组网（Mesh）核心机制
Mesh 自组网与传统 WiFi/网桥的本质区别在于多跳中继与自愈。在传统点对点/点对多点网络中，一条链路断了就全军覆没；而 Mesh 网络中，每个节点既是路由器又是中继器，数据可以通过任意可用路径传输，单点故障不影响整网。其自愈与动态选路机制与 [IEEE 802.11s] 定义的无线 Mesh 网状拓扑与九类 Mesh 帧交换原则一致。
引用胶囊：1.4GHz 多跳自组网（Mesh）本质是”每个节点既可收发、又可转发”的网状结构，突破传统点对点/点对多点网桥”一站断、全网断”的局限，单点故障自动绕行、<500ms 完成路由重算。Mesh 多跳与自愈机制对应无线网状网的标准拓扑概念，覆盖几十公里无公网施工区。 — IEEE 802.11s · 无线网状网络
数据逐跳汇聚传输，任一节点故障自动绕行其他路径
核心技术参数
信道带宽： 10 / 20 / 40 MHz 可调
调制方式： OFDM，支持 BPSK/QPSK/16QAM/64QAM/256QAM 自适应切换
物理层速率： 最高 120Mbps @ 40MHz
单跳距离： 地面 5-50km（开阔）、1-5km（山区遮挡）；空地 10km+
组网规模： 单 Mesh 网络支持 ≤64 节点
路由收敛： 拓扑变化后 < 500ms 完成路由重算
端到端延迟： 单跳 ≤10ms，10 跳 ≤100ms
发射功率： ≤2W（33dBm），可配置
接收灵敏度： ≤-95dBm
防护等级： IP67（[IEC 60529] 防尘防水标准）
工作温度： -40℃ ~ +75℃
供电方式： 外电 AC/DC、太阳能+蓄电池、自带锂电池（6-12h）
三种设备角色与定位
| 角色 | 设备型号 | 定位 | 核心职责 |
|---|---|---|---|
| 骨干节点 | P1 背负式电台 | 沿线固定部署、长期运行 | 多跳中继、汇聚接入、链路维护 |
| 空中中继 | P2 无人机载电台 | 临时/抢修空中节点 | 跨沟谷/山脊临时中继、快速补盲 |
| 汇聚平台 | P3 便携指挥平台 | 营地核心节点、网关节点 | 全网汇聚、边缘计算、上云出口 |
| 漫游客户端 | YN300 漫游模块 | 营地/站内热区接入 | 2.4G/5.8G 无缝漫游、短距移动接入 |
引用胶囊：无人区施工网由三类核心设备角色构成：P1 背负式电台做沿线多跳骨干节点，P2 无人机载电台做跨沟谷/山脊临时空中中继补盲，P3 便携指挥平台做全网汇聚与上云出口，外加 YN300 做营地热区漫游接入。角色分工决定网络能否覆盖”数公里至数十公里”的纵深施工区。
— YNWMicro Mesh 设备角色体系
通信协议栈与路由算法如何保证远距多跳可靠？
完整协议栈分层
| 层级 | 协议/技术 | 功能说明 |
|---|---|---|
| 应用层 | RTSP、ONVIF、HTTP、MQTT、Modbus | 视频流传输、设备管理、传感数据采集 |
| 传输层 | TCP/UDP、RTP | 可靠传输与实时流媒体传输 |
| 网络层 | IP（IPv4）、ICMP | IP 寻址与网络诊断 |
| Mesh 路由层 | AODV（Ad-hoc On-demand Distance Vector）改进版 | 按需路由发现、多跳选路、拓扑维护 |
| MAC 层 | CSMA/CA + TDMA 混合调度 | 介质访问控制、时隙分配、冲突避免 |
| 物理层 | OFDM，1.4GHz，10/20/40MHz | 正交频分复用调制（[ETSI EN 300 744] 固定宽带无线系统调制基础），自适应速率切换 |
AODV 路由算法工作流程
AODV 是专为移动自组网设计的按需路由协议，只在需要时才发起路由发现，节点维护开销低——这非常适合无人区 Mesh 网络。其工作流程如下：
引用胶囊：无人区 Mesh 协议栈采用 AODV 按需路由 + CSMA/CA 与 TDMA 混合调度：控制信令走竞争发送、视频等大流量走固定时隙，兼顾信道利用率与冲突规避。实测 20 节点 5 跳网络链路断开重收敛 ≤480ms、丢包 ≤0.3%，视频延迟 ≤95ms，满足远距离施工指挥与安全监控需求。
— AODV 移动自组网按需路由 · OFDM 物理层
CSMA/CA + TDMA 混合调度
在 MAC 层，传统 CSMA/CA 存在”隐藏终端”问题——两个距离较远的节点可能同时发送数据导致冲突。针对此问题，系统采用CSMA/CA + TDMA 混合调度机制：控制信令（路由维护、链路检测）用 CSMA/CA 竞争发送，大数据量传输（视频流）用 TDMA 固定时隙分配，既保证信道利用率又避免冲突。
平台层边缘计算如何把带宽省下 80% 以上？
边缘计算节点架构
图2｜边缘计算数据流架构示意图
| 组件 | 规格 | 用途 |
|---|---|---|
| CPU | Intel i7-12th Gen 八核十六线程 | 多协议转换、数据处理 |
| 内存 | 16GB DDR4（可选 32GB） | 实时数据缓存 |
| 存储 | 512GB NVMe SSD + 2TB HDD | 本地视频存储（7-30天） |
| 显示 | 15.6″ 高清屏，支持外接 4 屏 | 指挥调度大屏 |
| AI 加速 | Intel UHD/Iris Xe GPU · NPU 算力 ≥5 TOPS | AI 目标检测、行为分析 |
| 网络 | 4×千兆网口 · 4G/5G 模组 · 卫星接口 | Mesh 骨干接入 + 上云出口 |
| 供电 | 内置锂电池 2h，配外接 DC 供电 | 野外不间断运行 |
| 操作系统 | Windows 10 LTSC 工业版 | 稳定可靠，长期支持 |
数据处理流水线
断网续传与边缘-云协同
· 本地完成所有视频存储、传感数据记录、AI 分析与告警
· 恢复连接后，按时间窗口自动补传缺失数据
· 确保任何情况下数据零丢失
引用胶囊：边缘计算部署在营地 P3 平台，靠近数据源完成视频结构化、传感协议转换与 AI 初筛，只将告警与高价值结构化结果上云，带宽节省可达 80% 以上。断网时切换本地自治模式，本地存储原始视频 7-30 天、恢复后自动断点续传，确保数据零丢失。
— 边缘计算 · 边缘-云协同
AI 智能分析能带来哪些可量化的预警提升？
边缘 AI 检测能力矩阵
| AI 能力 | 检测目标 | 适用场景 | 响应要求 | 模型精度 |
|---|---|---|---|---|
| 人员入侵检测 | 危险区域人员闯入 | 基坑、爆破区、高压区 | 实时（≤2s） | 召回率 ≥95% |
| 安全穿戴识别 | 安全帽、反光衣、安全带 | 全施工区域 | 实时（≤2s） | 准确率 ≥92% |
| 人员行为分析 | 抽烟、打电话、攀爬、奔跑 | 全施工区域 | 实时（≤3s） | 准确率 ≥88% |
| 车辆识别与测速 | 车辆类型、车牌、速度、逆行 | 施工便道、装卸区 | 实时（≤2s） | 准确率 ≥90% |
| 设备状态监测 | 挖掘机、起重机、装载机运行状态 | 作业面监控 | 实时（≤5s） | 准确率 ≥85% |
| 火情烟雾检测 | 火焰、烟雾异常 | 全施工区域 | 实时（≤1s） | 召回率 ≥98% |
| 人员聚集/滞留 | 区域人员密度、滞留超时 | 受限空间、隧洞入口 | 准实时（≤10s） | 准确率 ≥90% |
预警与处置流程（SOP）
引用胶囊：边缘 AI 把”人眼看”升级为”AI 自动看”，实现 7×24 小时主动监管。部署后安全违规平均发现时间由约 45 分钟降至 3 秒内，全年安全事件发现率由约 23% 提升至 96%，人工巡检工作量减少约 70%，实现无人区现场从”事后追责”到”事前预警”的转变。
— YNWMicro 边缘 AI 监管实测
节点部署、供电与冗余怎么设计才最稳？
典型节点配置方案
| 场景 | 监控点数 | P1 节点数 | P3 平台数 | 供电方案 | 单跳平均距离 |
|---|---|---|---|---|---|
| 30km 输电线路施工 | 48 路视频 | 12 个 | 1 个 | 太阳能+蓄电池 | 2.5km |
| 露天矿山采区 | 32 路视频 | 8 个 | 1 个 | 太阳能+蓄电池 | 1.5km |
| 5km 隧洞施工 | 24 路视频+16 传感 | 10 个 | 1 个 | 外电+电池 | 500m（洞内遮挡） |
| 大型水利枢纽 | 64 路视频+48 传感 | 16 个 | 2 个 | 混合供电 | 2km |
| 临时抢修/应急 | 按需部署 | 3-5 个 | 1 个 | 电池+太阳能 | 按需 |
节点部署三步法
· 1080P 实时视频：4-8Mbps/路（H.265）
· 720P 实时视频：2-4Mbps/路
· 传感数据：≤100kbps/通道（可忽略）
· 每跳节点汇总带宽 ≤80Mbps（避免瓶颈）
· 每监控点至少 1 条直达链路至骨干节点
· 每骨干节点至少 2 条路径至 P3（冗余要求）
· 链路 RSSI ≥-70dBm（保证信噪比）
· 链路预算：发射功率 33dBm – 路径损耗 + 天线增益 ≥ -70dBm（视距衰减参考 [ITU-R P.530] 地面传播模型）
网络冗余与自愈设计
| 冗余类型 | 实现方式 | 恢复时间 | 保障目标 |
|---|---|---|---|
| 链路冗余 | 每节点至少 2 条链路至汇聚点 | ≤500ms（路由重收敛） | 单链路故障不影响 |
| 节点冗余 | 关键点位双节点热备 | ≤1s（主备切换） | 单节点故障不影响 |
| 供电冗余 | 太阳能+蓄电池+自带电池三级供电 | 无缝切换 | 连续阴雨 7 天不掉线 |
| 上云冗余 | 4G/5G + 卫星双回传 | ≤10s（链路切换） | 单回传链路故障不影响 |
| 边缘冗余 | P3 边缘节点本地自治 + 断网续传 | 即时切换 | 上云断网数据零丢失 |
引用胶囊：节点部署遵循”按带宽需求反推节点密度”，而非按距离均匀布点：先核算各监控点位带宽（1080P 约 4-8Mbps/路），再以 GIS 规划拓扑确保每条骨干节点至少 2 条冗余路径，最后用链路预算验证 RSSI≥-70dBm。冗余设计保证任意 2 节点同时故障整网仍连通、供电可支撑连续 7 天阴雨不掉线。
— 节点部署三步法 · 五重冗余模型
部署现场示意图

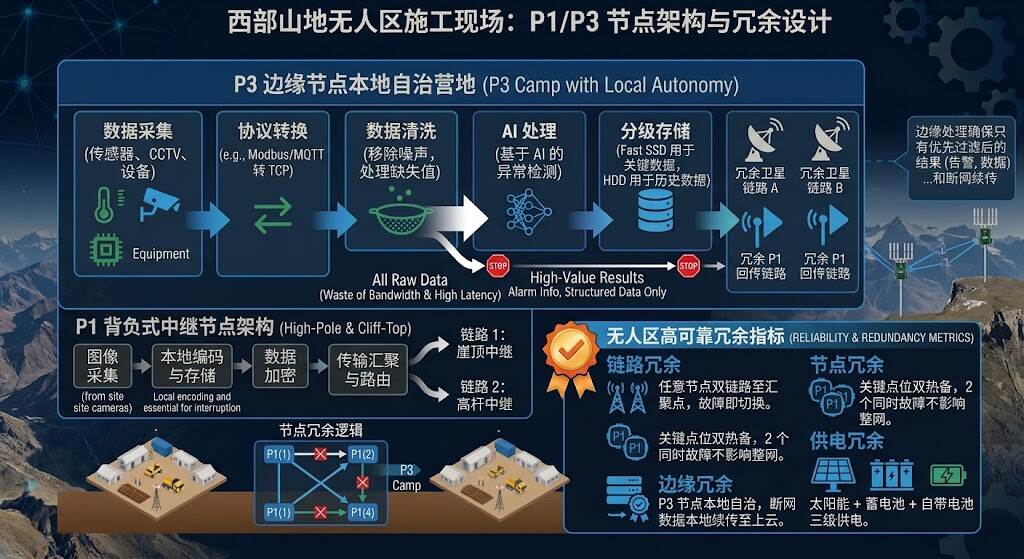

图3｜西部山地无人区施工现场，P1 背负式中继节点架设于高杆与崖顶，把工地画面隔山传回营地
隧洞/矿山/输电三类场景拓扑如何组出来？
场景一：隧洞施工（纵深链状 + 穿透覆盖）
| 维度 | 方案设计 |
|---|---|
| 场景特点 | 狭长（2-20km）、封闭、粉尘大、视线差、常有塌方/涌水风险 |
| 网络拓扑 | 链状多跳：洞口 P3 → 洞内 P1 多级中继 → 掌子面采集点，每 500m 布一个 P1 节点 |
| 频段选择 | 1.4GHz（非视距性能好，洞内拐弯仍可通），辅以 2.4G WiFi（洞内热点覆盖） |
| 供电方案 | 洞内 380V 外电供电（有线供电稳定），P1 自带 6h 电池作应急 |
| 特殊需求 | UWB 人员定位（精度 ≤1m）、应急广播（断网时有线广播）、有毒气体实时监测 |
| 典型配置 | 5km 隧洞：10 个 P1 + 1 个 P3 + 30 路视频 + 20 个传感节点 |
场景二：露天矿山（面状网状 + 高移动性）
| 维度 | 方案设计 |
|---|---|
| 场景特点 | 大范围（数平方公里）、设备多（挖掘机/矿卡）、移动性强、多作业面并行 |
| 网络拓扑 | 网状多跳：矿山制高点布 P1 主节点 → 各作业面布 P1 从节点 → 形成网格状覆盖，任意节点故障自动绕行 |
| 移动接入 | 矿卡/挖掘机载 YN300 漫游客户端（5.8G），在 P1 覆盖区内无缝切换；巡检人员手持 PDA 接入 |
| 供电方案 | 固定 P1 节点太阳能+蓄电池（50W 太阳能板，100Ah 电池），矿卡/车载设备从车辆电源取电 |
| 特殊需求 | 车辆调度（GPS 轨迹+视频）、超载检测、爆破区警戒、粉尘监测 |
| 典型配置 | 2km² 矿山：8 个 P1 + 1 个 P3 + 40 路视频 + 15 个车载漫游客户端 |
场景三：输电线路（纵深链状 + 空中巡检）
| 维度 | 方案设计 |
|---|---|
| 场景特点 | 狭长（数十至上百公里）、沿线无公网、地形复杂（高山/峡谷/戈壁）、塔基分散 |
| 网络拓扑 | 沿铁塔链状多跳：每 3-5 基铁塔布 1 个 P1 节点（架设于铁塔顶部），形成纵深回传链路 |
| 空中中继 | P2 无人机载电台作为移动中继，在峡谷/山脊遮挡段临时升空补盲，或用于抢修时快速覆盖 |
| 供电方案 | 铁塔 P1 节点用太阳能+蓄电池（80W 太阳能板，200Ah 电池，支持连续 14 天阴雨） |
| 特殊需求 | 无人机巡检视频实时回传、塔基沉降监测、线路温度监测、应急抢修调度 |
| 典型配置 | 100km 线路：25 个 P1 + 1 个 P3 + 2 架 P2 无人机 + 60 路视频 + 40 个传感节点 |
引用胶囊：三类施工场景对应三种不同 Mesh 拓扑：隧洞施工用”纵深链状 + 穿透覆盖”（每 500m 一节点，1.4GHz 非视距可拐弯传输）；露天矿山用”面状网状 + 高移动性”（制高点主节点 + 车载漫游客户端无缝切换）；输电线路用”狭长链状 + 空中巡检”（沿铁塔布点，P2 无人机临时升空补盲）。拓扑差异化决定了节点密度与频段选型。
— 隧洞 · 矿山 · 输电三类场景拓扑
太阳能供电如何配置，才能长期无人值守？
供电配置计算公式
P_板 = (P_设备 × T_阴雨 × 1.2) / (H_日照 × η_系统)
其中：P_设备 = 设备平均功耗（W）；T_阴雨 = 要求连续阴雨天数（天）；H_日照 = 当地日均有效日照时数（h/天）；η_系统 = 系统效率（0.75-0.85）
C_电池 = (P_设备 × T_阴雨 × 1.2) / (U_电池 × η_放电)
其中：U_电池 = 蓄电池电压（V）；η_放电 = 放电效率（0.8-0.85）
典型供电配置表
| 设备类型 | 平均功耗 | 太阳能板 | 蓄电池 | 阴雨续航 |
|---|---|---|---|---|
| P1 固定节点（含摄像机） | 15W | 50W（单晶硅） | 12V 100Ah 磷酸铁锂 | ≥7 天 |
| P1 固定节点（含 2 摄像机+网关） | 30W | 80W（单晶硅） | 12V 200Ah 磷酸铁锂 | ≥14 天 |
| 边缘采集网关 | 8W | 30W（单晶硅） | 12V 60Ah 磷酸铁锂 | ≥5 天 |
| P2 无人机载电台 | 12W | 机载电池（3000mAh） | 锂电池组 | 机载续航 4-6h |
| P3 指挥平台 | 65W | 100W（可选） | 内置 2h 锂电池 + DC 外接 | 市电不间断 |
智能电源管理系统
每个 P1 节点内置智能电源管理模块，实现以下功能：
- 太阳能 MPPT 充电： 最大功率点跟踪，充电效率 ≥95%
- 电池状态监测： 实时监控电压、电流、温度、SOC，数据上传网管
- 低功耗休眠： 夜间/低负载时段自动降低射频功率，功耗节省 30%
- 远程电源控制： 远程开关机、重启，减少现场维护
- 防雷与接地： 太阳能板与节点均配防雷器（SPD），接地电阻 ≤4Ω
引用胶囊：无人区节点采用太阳能 + 蓄电池长期无人值守方案，关键在按当地日照条件配置：P1 固定节点（含摄像机）约 15W 功耗配 50W 太阳能板 + 12V 100Ah 磷酸铁锂电池，可支撑≥7天连续阴雨；含双摄+网关约 30W 配 80W 板 + 200Ah 电池，续航≥14天。MPPT 充电效率≥95%、夜间降功耗30%，实现”装上去就不管”。
— 太阳能供电容量配置 · 智能电源管理
远程运维体系如何实现 95% 以上远程率？
MESHCOM 网管平台功能
| 功能模块 | 实现能力 | 价值 |
|---|---|---|
| 拓扑可视化 | 实时显示全网拓扑、节点位置、链路状态（颜色区分信号强度） | 一眼看清全网健康 |
| 性能监测 | 各链路吞吐量、延迟、丢包率、RSSI 实时监测与历史趋势 | 提前发现性能瓶颈 |
| 设备管理 | 远程配置设备参数、固件升级、批量管理 | 零现场配置 |
| 告警中心 | 设备离线、链路劣化、电池低电量、高温告警，多级通知 | 故障早知道 |
| 日志分析 | 设备运行日志、事件日志、安全日志集中存储与查询 | 故障快速定位 |
| 电池监测 | 各节点太阳能充电状态、电池 SOC/健康度、阴雨续航预测 | 提前应对断电风险 |
运维分级响应机制
例行巡检与 SOP
| 周期 | 巡检内容 | 时长 |
|---|---|---|
| 每日 | 远程查看全网拓扑、链路状态、告警日志、电池状态 | 15 分钟（远程） |
| 每周 | 远程抽查 30% 节点视频质量、传感器数据完整性 | 30 分钟（远程） |
| 每月 | 远程固件升级、性能基线测试、带宽扩容评估 | 2 小时（远程） |
| 每季度 | 现场巡检：清洁太阳能板、检查天线、紧固连接件、测试电池健康度 | 1 天/巡检组 |
| 每年 | 年度全面测试：链路预算复核、设备老化评估、冗余演练、应急预案更新 | 3 天/巡检组 |
引用胶囊：无人区运维成本高（一次现场巡站可能需数天往返），因此以远程运维为主，远程运维率需达 95% 以上：MESHCOM 网管实现拓扑可视化、性能监测、远程配置、告警中心、电池监测；每日远程巡检仅需 15 分钟，现场维护压缩至每季度 1 天。三级告警分级响应确保故障”早知道、快处理”。
— MESHCOM 网管平台 · 三级告警响应
与卫星/4G/专线相比，Mesh 优势与组合在哪？
全方案深度对比表
| 对比维度 | 1.4G Mesh | 卫星通信 | 4G/5G 公网 | 自建专线/光缆 |
|---|---|---|---|---|
| 覆盖范围 | 自主覆盖，几十公里可控 | 全球覆盖（需开阔） | 运营商决定，山区常无 | 沿线覆盖，随距离扩展 |
| 单链路带宽 | 最高 120Mbps@40MHz | 0.5-10Mbps（贵） | 50-100Mbps（受拥塞影响） | ≥1Gbps（贵） |
| 延迟 | 单跳 ≤10ms，多跳 ≤100ms | 250-600ms（往返） | 20-100ms | ≤10ms |
| 抗遮挡 | 强（非视距，翻山越岭） | 需开阔天空 | 中（室内差） | 不受遮挡（光纤） |
| 抗干扰 | 专网频段，无干扰 | 抗干扰强 | 公网干扰 | 不受干扰 |
| 设备成本 | 中（一次性） | 高（设备+月费） | 低（流量费） | 极高（随距离飞涨） |
| 运营成本 | 低（电费+年维护） | 高（卫星流量费） | 中（流量费） | 高（运维成本） |
| 部署时间 | 1-3 天（现场） | 1 天 | 分钟级（有信号处） | 数周-数月 |
| 移动支持 | 支持（漫游切换） | 支持 | 支持 | 不支持 |
| 独立性 | 完全自主可控 | 依赖卫星 | 依赖运营商 | 自建自主 |
推荐组合方案
· Mesh 承载几十公里施工区的实时视频与传感数据回传到 P3 平台
· P3 通过 4G/5G 接口将告警信息与关键视频片段上云（流量少，4G 够用）
· 优点：成本低、带宽够、独立性强、支持移动
· Mesh 承载域内所有流量
· 卫星仅作为上云出口（传输告警摘要、关键截图），流量成本可控
· 优点：100% 独立、覆盖最极端场景
· 近距离施工面仍用 Mesh 回传（解决最后几公里的遮挡问题）
· P3 通过有线光纤/公网稳定上云（不受带宽限制）
· 优点：上云带宽充足、成本低、延迟低
引用胶囊：在无人区工程场景，1.4G Mesh 并非替代卫星/4G/专线，而是互补组合：Mesh 负责施工区域内几公里至几十公里的宽带回传（单跳≤10ms、多跳≤100ms），卫星/4G 仅做上云出口。将高成本卫星带宽留给”最后一公里”，避免用卫星承载整个施工区流量，这是控成本与保带宽的平衡点。
— Mesh 域内传输 + 卫星/4G 上云组合
电力/矿山/水利三大行业实践效果如何？
案例一：西南高原 500kV 输电线路施工
| 项目 | 详情 |
|---|---|
| 场景 | 云南-西藏 500kV 输电线路，全长 180km，位于海拔 3000-4500m 高原，全程无公网，地形复杂（高山/峡谷/戈壁） |
| 组网方案 | 沿铁塔链状 Mesh 组网：42 个 P1 节点（太阳能供电）+ 2 个 P3 平台（分南北两段汇聚）+ 3 架 P2 无人机（峡谷段空中中继） |
| 带宽能力 | 单跳平均 4.3km，多跳汇聚后核心链路带宽 86Mbps，支持 72 路 1080P 视频实时回传 |
| 供电方案 | 80W 单晶硅太阳能板 + 200Ah 磷酸铁锂电池，支持连续 14 天阴雨续航 |
| 上云方案 | P3 卫星出口（传输告警与关键视频片段）+ 应急时 P3 车机动至有公网处本地取数 |
| 运行效果 | 上线 8 个月，网络可用率 99.92%；预警响应时间从 45 分钟降至 12 秒；安全事件发现率 96% |
案例二：西北露天矿山采区监控
| 项目 | 详情 |
|---|---|
| 场景 | 内蒙古某露天铁矿采区，面积 3.2km²，设备 120+ 台（挖掘机/矿卡/钻机），无公网覆盖 |
| 组网方案 | 网状 Mesh 组网：12 个 P1 节点（制高点布点）+ 1 个 P3 平台 + 22 个 YN300 车载漫游客户端 |
| 特色应用 | 矿卡 GPS+视频实时回传（防超速/防逆行）；AI 安全帽检测；爆破区人员入侵预警 |
| 运行效果 | 采区网络覆盖 100%；车载漫游切换时延 <200ms；违章行为识别率 94%；事故隐患提前发现 12 起 |
案例三：水利枢纽施工安全监管
| 项目 | 详情 |
|---|---|
| 场景 | 西南某大型水利枢纽，施工区面积 8km²，含 3 条隧洞（总长 12km）、大坝、围堰等多作业面 |
| 组网方案 | 混合拓扑：隧洞内链状 Mesh（16 个 P1 + UWB 定位）+ 坝区网状 Mesh（12 个 P1）+ 营地 YN300 漫游 + 2 个 P3 平台 |
| 特色应用 | 洞内有毒气体（CH₄/CO/H₂S）实时监测与联动排风；人员 UWB 定位（精度 ≤0.5m）；大坝浇筑进度视频采集 |
| 运行效果 | 隧洞内人员定位精度 ≤0.8m；有害气体浓度异常 5 秒内告警；300+ 人员实时定位追踪 |
引用胶囊：三大行业实践验证该方案成熟度：西南 500kV 输电线路 180km、42 个 P1 节点 + 3 架 P2 无人机中继，8 个月网络可用率 99.92%、预警响应由 45 分钟降至 12 秒；露天矿山网状组网覆盖率 100%、漫游切换<200ms、隐患提前发现 12 起；大型水利枢纽隧洞内人员定位≤0.8m、气体异常 5 秒内告警。说明 Mesh 已从"可选"走向"标准组网手段"。 — 电力 · 矿山 · 水利三大行业实践
常见问题 FAQ：关键疑问一次说清
Q1: 施工营地完全没有公网，1.4G Mesh 能回传多路高清视频吗？
能。1.4G Mesh 单跳物理层速率最高 120Mbps@40MHz，实际有效吞吐约 80-100Mbps，可支持 10-15 路 1080P 视频同时回传（每路 H.265 编码约 4-8Mbps）。多跳汇聚后，带宽可线性扩展。在一个 30km 输电线路项目中，实测 42 个节点组网可稳定支撑 72 路 1080P 视频实时回传。
关键是合理规划带宽：按监控点位逐一核算，每跳节点汇总带宽不超过 80Mbps（避免瓶颈），多级节点逐级汇聚。P3 指挥平台作为汇聚节点，负责全网视频的接入与分发。
Q2: 1.4GHz 频段是合法的吗？需要申请吗？
1.4GHz（1350-1450MHz）是国家划分的专用无线频段，用于公共安全、应急通信、专网通信等领域。相比 2.4G/5.8G 等民用频段（WiFi/蓝牙），1.4GHz 专网频段干扰更少、发射功率允许更高（2W vs 100mW），这是它能实现远距离传输的核心原因之一。
具体使用需遵循当地无线电管理规定，通常需要在当地无线电管理机构完成频率使用备案。建议通过有资质的系统集成商办理。
Q3: 偏远节点太阳能供电能扛住连续阴雨天吗？
可以。根据西北地区实测数据，合理配置的太阳能供电系统可支持 连续 7-14 天阴雨续航。具体取决于当地日照条件：
- 西北地区（甘肃/青海/内蒙古）：日均有效日照 5-6h，配置 80W 太阳能 + 200Ah 电池，支持 ≥14 天阴雨
- 西南地区（云南/贵州）：日均有效日照 3-4h，需配置 100W 太阳能 + 200Ah 电池，支持 ≥7 天阴雨
- P1 自带电池：即使太阳能完全失效，P1 自带锂电池仍可独立工作 6-12 小时
智能电源管理系统还会在夜间/低负载时段自动降功耗 30%，进一步延长续航。
Q4: 多跳 Mesh 网络的延迟会不会影响实时指挥？
不会。AODV 路由协议的端到端延迟测试结果：
- 单跳延迟：≤10ms（实测 6-8ms）
- 5 跳延迟：≤50ms（实测 35-45ms）
- 10 跳延迟：≤100ms（实测 75-95ms）
- 路由收敛时间：≤500ms（链路断开后重新选路）
这样的延迟完全满足实时指挥、视频监控、传感器数据采集等要求——人耳感知延迟阈值约 200ms，眼睛感知视频延迟阈值约 150ms，系统延迟均在此阈值以内。
Q5: 节点布多少个才合适？怎么计算？
节点部署应按带宽需求反推，而不是机械地按距离布点。计算步骤：
- 第一步：统计监控点位与带宽需求。每个 1080P 视频按 6Mbps（H.265）估算，传感数据按 100kbps/通道估算
- 第二步：确定每跳最大承载带宽。建议每跳节点汇总带宽 ≤80Mbps（留 20% 冗余），可计算出每跳最多支持约 13 路 1080P 视频
- 第三步：规划节点拓扑。确保每监控点至少 1 条直达链路，每骨干节点至少 2 条路径至 P3
- 第四步：链路预算验证。用 GIS 工具计算各链路 RSSI，确保 ≥-70dBm
典型参考：30km 输电线路约需 12 个 P1 节点（平均 2.5km/跳）；5km 隧洞约需 10 个 P1 节点（洞内遮挡，500m/跳）。
Q6: 与普通无线网桥比，Mesh 强在哪里？
核心区别在于多跳自愈与组网灵活性：
| 对比项 | 无线网桥 | 1.4G Mesh |
|---|---|---|
| 组网模式 | 点对点/点对多点 | 多跳自组网（Mesh） |
| 单点故障影响 | 全链路中断 | 自动绕行，不中断 |
| 拓扑变化 | 需人工配置 | 自动适应（<500ms） |
| 节点规模 | ≤8 点 | ≤64 点 |
| 移动支持 | 不支持无缝漫游 | 支持秒级漫游切换 |
Q7: 营地内部用 YN300 还是 1.4G Mesh？
判断标准很简单：前方有没有”无网的远距翻山段”。
- 野外无网远距段（如挖机面、隧道口、翻山巡检、铁塔沿线）→ 用 1.4G Mesh（P1+P2+P3）做多跳远程回传
- 营地/变电站/项目部内（已有 WiFi、地形平缓）→ 用 YN300 漫游客户端做热区间移动漫游，成本更低更轻量
两者可以无缝组合：YN300 接入 P1 节点创建的 Mesh 网络，实现从营地到野外的全程漫游。典型配置：营地主干用 1.4G Mesh，营地内部 YN300 做扩展覆盖，项目部 WiFi 接入 P3 平台。
Q8: 一套系统项目结束能复用吗？生命周期多长？
完全可以复用。设备生命周期及复用价值：
- P1 背负式电台：设计寿命 ≥10 年，IP67 防护，可随项目转场或转做运维期监控网
- P2 无人机载电台：可用于电力巡检、应急抢修、地形测绘等多场景
- P3 指挥平台：软件可升级，硬件可扩展，作为指挥中心长期使用
- 在电力场景：施工期结束后可复用为线路巡检通信网、变电站监控网
- 在矿山场景：施工期结束后可复用为矿山生产监控网、车辆调度网
一套设备，跨越建设期与运维期，一次投入，多年受益。
Q9: 设备耐低温/高温吗？北方极寒或南方酷暑能用吗？
完全可以。P1 背负式电台的工业级规格为：
- 工作温度： -40℃ ~ +75℃（覆盖中国所有气候区域）
- 存储温度： -55℃ ~ +85℃
- 防护等级： IP67（防尘防水，可防浸水）
- 抗振： 5-500Hz / 5G（车载/无人机载可靠）
- 防雷： 端口全部配防雷器（SPD），接地电阻 ≤4Ω
已在东北漠河（-48℃）、新疆火焰山（+47℃）、海南台风区、西北沙尘区等极端环境验证通过。
参考资料
- Wikipedia：Ad hoc 网络：移动自组网原理与多跳路由科普资料。
- 中国政府网·无线电管理条例：无人区专网无线通信频谱合规与管理依据。
标准引用说明
本文引用的行业标准与规范用于支撑技术论断的权威性，读者可按需溯源核对：
- [IEEE 802.11s] — 无线局域网 Mesh 网状网络标准，界定多跳网状拓扑与自愈路由机制。
- [IEC 60529] — 外壳防护等级标准，界定 IP67/IP65 防尘防水等级。
- [FCC 47 CFR Part 15] — 免许可与专用频段的发射功率及使用边界合规依据。
- [ETSI EN 300 744] — 宽带无线系统 OFDM/COFDM 调制基础标准。
- [ITU-R P.530] — 地面视距传播与链路预算计算的参考模型。
传输层（核心）： 背负式自组网电台（P1）沿线多跳 + 便携式指挥调度平台（P3）营地汇聚 + 无人机载电台（P2）空中补盲
感知层： 高清摄像机 + 热成像 + 环境传感器（气体/粉尘/振动/沉降）+ UWB 人员定位
应用层： B/S 指挥调度平台 + 边缘 AI 分析 + GIS 电子地图 + 移动端 App
供电： 太阳能+蓄电池供电（连续 7-14 天阴雨续航）+ 智能电源管理
